スポット溶接・精密溶接専門のこだま製作所の「電池タブの溶接」技術情報です。

技術情報

電池タブの溶接

電池タブの溶接を数個〜数量個までの少量加工

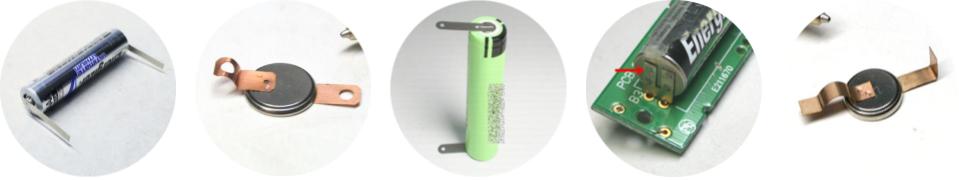

電池タブの溶接画像

「こだま」がご提供できること

1)電池タブの溶接・組電池の製作1個から
2)各種溶接・接合の受託加工
3)冶具電極の設計・製作
4)各種タブ・接点・端子の金型レス・簡易金型製作
5)部品の製作からの一貫対応(試作・量産)
 (部品によって、製作対応不可な場合もあります)
7)試験、溶接条件販売、スポット溶接機の選択・販売支援


「こだま」の特徴

●ニーズに応じたカスタマイズが可能。
●多様な電池サイズや形状に対応可能。
●多くの実績があり、業界内での信頼性が高い。
●長年(創業50余年)の経験とノウハウが豊富。



TKO3309 (2).jpg TKO3309 (3).jpg TKO3309 (4).jpg tko0003.jpg

事例紹介はこちらから

電池タブ溶接の少量対応

電池タブの溶接を1個から数百個単位までのロットに対応

「こだま」では電池タブの溶接を行ってきた結果、様々な電池への対応に必要となる専用の冶具・電極を社内で製作し標準化していますので、迅速に対応が可能です。また、冶具・電極の標準化で、1個の試作から数百個の量産まで柔軟なご対応が可能です。

電池タブ溶接加工画像1
電池タブ溶接加工画像2

図面なしでもお見積り可能

正式な図面がない段階からご対応しております。手書きでも結構ですので、ラフ図をお送り頂ければお見積もり可能です。

お問い合わせ手順


  1. 1,図面もしくはラフ図の準備

    • 図面もしくは手書きでも構いませんので、簡単なラフ図を用意してください。
  2. 2,お問い合わせフォームの記入

    • ①こだま製作所の「お問い合わせフォーム」に必要事項を記入してください。
    • ●電池の種類
    • ●タブ・端子の材質、板厚、形状・寸法
    • ●必要数量

    • ②お問い合わせフォームには、貴社の基本情報、連絡先、お問い合わせ内容を詳細に記載してください。
  3. 3,ラフ図の添付と送信

    • ●お問い合わせフォームに図面、ラフ図を添付する箇所があるので、そこに先ほど用意したファイルを添付してください。
    • ●すべての情報を確認し、送信してください。

電池に合わせたケースで梱包対応

タブ付け後の電池はそれぞれのサイズに合わせたケースで梱包を行うので、安全な発送が可能です。

IMG3303921 (3).jpg IMG3303921 (2).jpg

電池タブの溶接事例

単三電池とタブ端子の溶接
ボタン電池のリード線付きタブの溶接

アルカリ乾電池の組電池製作
ニカド組電池、縦置き二列製作


※その他電池タブ溶接の事例は、こちらから
※組電池製作は、こちらから

ニッケルタブの規格

タブ端子の材質は、一般的にニッケルが使用されています。厚みと幅は規格として下記表のサイズが有り、長さはラフな精度になります。長さ精度が必要な場合は、機械加工による切り出しになります。

厚み(mm) 幅3.2mm 幅6.4mm
0.08
0.1
0.15
0.25

厚み0.15mm幅6.4mmのタブ端子の溶接事例

タブの特注製作

タブ・端子は、組電池・電池タブ付けの形式によって様々ですが、形状・板厚または、メッキ処理まで対応いたします。
材料はニッケル板を主流に、鉄(SPCC)のニッケルメッキ処理、りん青銅、洋白などをご推奨しております。
社内製作で、のレキシブルなご対応が可能です。

りん青銅接点端子
(りん青銅・すずメッキ)
組電池用タブ
(鉄・ニッケルメッキ)

タブの材質

ニッケル: 主に電池タブとして使われている材質です。耐食性が良く導電性もあるのでタブ端子としては優秀な材質になります。
洋白: 導電性が良く、ニッケルや洋白に比べても安価な材料ではありますが、酸化するためメッキ処理が必要となります。
銅: 導電性が良く、ニッケルや洋白に比べても安価な材料ではありますが、酸化するためメッキ処理が必要となります。
リン青銅: ニッケルよりも安価で、加工性もよく接点や端子としてもよく使われる材料です。また、バネ用リン青銅はバネ性も多少あるため、接点バネとして使用する際には、よく用いられます。ただ酸化するため、メッキを施す必要があります。
鉄のニッケルメッキ: リン青銅よりも安価な材料となり、SPCCは最も一般的な鋼となります。ただし、板厚の薄さに限界があり、鋼なので導電性も落ちます。

電池とリード線の溶接

電池にリード線の接合が生じた場合には、直接溶接が出来ないので、電池+端子+リード線の形で端子を介して接合します。
※リード線溶接の事例は、こちらから

電池タブ端子の製作

一般的に、組電池(バッテリーパック)からのリード線の接合、そして、そのリード線の先端に,接点・端子が接合される場合があります。市販の接点・端子を使用せず、独自の形状が必要になった場合、量産という観点からは、金型を製作し対応していますが、少量製作の場合,金型の初期費用がかけられない場合があります。
「こだま」では、板金部品の金型レス・簡易製作技術を活かし、1個からの製作対応も行っています。

端子の金型レス加工画像

「こだま」のタブ金型レス製作技術は、こちらから

amg358 (1)-thumb-250xauto-13180.jpg 3.21 0121.jpg IMG_16121.jpg
IMG_171223.jpg IMG_161123.jpg IMG_112727.jpg


タブ端子とリード線の溶接

電池を電子部品等に繋げる場合、リード線等を予めタブ端子に溶接を行い、次にタブ端子を電池に溶接を行います。溶接方法としては、スポット溶接が適しています。

タブ端子とリード線のスポット溶接

※リード線溶接の比例は、こちらから

代表的な 電池タブの溶接 事例紹介

CR2電池のタブ付け

CR2電池のタブ付け
材質
CR2電池のタブ付け
製作数量
10個

タブ付き電池製作(スポット溶接)

タブ付き電池製作(スポット溶接)
材質
単4電池×ニッケル板t0.2
製作数量
10個

アルミ電極へのタブ取り付け

アルミ電極へのタブ取り付け
材質
製作数量
電池タブ付け アルミ バスバー

単三電池の電極タブ スポット溶接

単三電池の電極タブ スポット溶接
材質
タブ:リン青銅(C5210) t0....
製作数量
20個

ニッカド電池 タブ付け(スポット溶接)

ニッカド電池 タブ付け(スポット溶接)
材質
タブ:リン青銅(C5210) t0....
製作数量
300個

リチウムコイン電池のタブ溶接

リチウムコイン電池のタブ溶接
材質
タブ:リン青銅(C5210) t0....
製作数量
200個

カメラ用リチウム電池の、タブスポット溶接

カメラ用リチウム電池の、タブスポット溶接
材質
タブ:リン青銅t0.15
製作数量
500個

コイン形リチウム電池 タブのスポット溶接

コイン形リチウム電池 タブのスポット溶接
材質
タブ:リン青銅(C5210) t0....
製作数量
400個

電池タブのスポット溶接

電池タブのスポット溶接
材質
タブ:SPCC(鉄)t0.15ニッケ...
製作数量
500本

ボタン型電池タブのスポット溶接

ボタン型電池タブのスポット溶接
材質
タブ:リン青銅(C5210) t0....
製作数量
400個

単4形アルカリ乾電池  タブのスポット溶...

単4形アルカリ乾電池  タブのスポット溶接
材質
タブ:リン青銅(C5210) t0....
製作数量
40個

電池タブのスポット溶接

電池タブのスポット溶接
材質
ニッケル板 t0.1
製作数量
15個
