「端子の溶接(工場視点からの解説)」

端子の溶接(工場視点からの解説)画像
ご依頼数量 試作から、量産まで

端子の溶接について

電気部品・電子部品に通電を行う場合、それらに端子部を設けて、リード線や接点等と接続しなければなりませんが、カシメ等では、締め緩みが発生ショートの原因となるため、一般的に電気伝導率も考慮して溶接で接合されています。溶接方法としては、スポット溶接が一般的で、被溶接材によっては、アーク溶接レーザー溶接を用いられる場合があります。

端子のスポット溶接

スポット溶接とは、溶接したい2片の被溶接材(製品部品)を上下から電極で挟み込み接触部を電極で加圧します。
加圧した電極より金属母材へ溶接電流を流すことにより、電気抵抗によるジュール熱を発生させ局部的に発熱・溶融させ接合される溶接工法です。

スポット溶接の構造図



電子部品端子とリード線の、スポット溶接

スポット溶接の構造図



電子部品と端子の、スポット溶接

その他スポット溶接の事例

リン青銅端子のスポット溶接

  端子3枚重ねスポット溶接

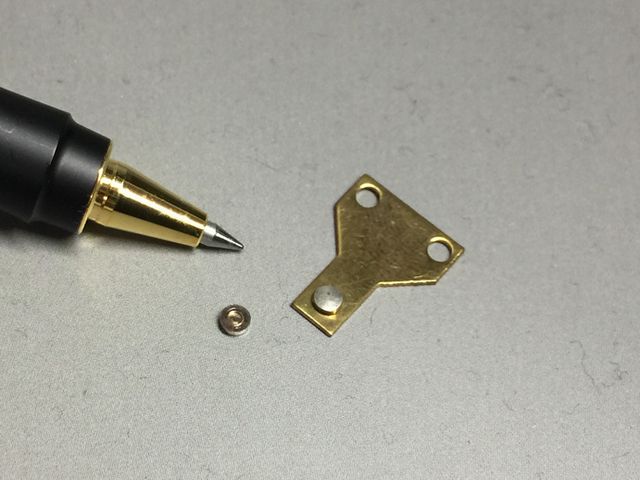

  真鍮端子と銀接点のスポット溶接

端子のアークスポット溶接

アークスポット溶接とはアルゴン(Ar)ガスや、ヘリウムガスなどの不活性ガスをシールドガスとしてトーチノズル内に流し、融点の高いタングステン電極と母材との間にアークを発生させ、そのアーク熱により不活性ガスと酸素を燃焼させ、溶接しようとする部品の一点にアークを集中させて溶接を行う工法です。

アークスポット溶接の構造図



ランプ端子と銅線の、アークスポット溶接

アークスポット溶接の構造図



銅端子(錫メッキ)と銅コイル材の、
アークスポット溶接

端子のレーザースポット溶接

レーザー溶接とは、光源をレーザー素子にあて、誘導放出現象を起こし強力なレーザー光化を行い、集光して金属に照射し、金属を局部的に溶かし固めて接合する方法です。

レーザースポット溶接の構造図



SUS304端子のレーザースポット溶接

電池とタブ端子の溶接

電池には、マンガン電池やアルカリ電池などの乾電池や、コイン型やボタン型等がありますが、それらの電池に連結を行う為や、機械的な電極部に装着するために、タブ端子の溶接を行います。溶接方法としては、一般的にはスポット溶接が主流で、大量生産用として自動機装備でレーザー溶接が行われています。

電池スポット溶接の構造図



乾電池とタブ端子のスポット溶接

組電池スポット溶接の構造図



タブで乾電池をスポット溶接で連結

電池スポット溶接の構造図



ボタン電池とタブ端子のスポット溶接

電池スポット溶接の構造図



IMG_7911117_R (2).JPG
コイン電池とタブ端子のスポット溶接

レーザースポット溶接の構造図



コイン電池とタブ端子のレーザー溶接

電極端子がアルミの場合

大容量の電池には電極部がアルミ製の場合があります。
アルミの電極でもスポット溶接にてタブ取り付けは可能です。

アルミ端子へのタブ


   大型の電池

また、出力の大きい電池の場合、大型のバスバーの取り付けが必要となります。
その場合ではタブ端子では抵抗値が高すぎるため、バスバーを取り付ける必要があります。
アルミバスバーを溶接する場合には、スポット溶接では対応できないためレーザー溶接にて対応いたします。

アルミバスバー1
3mm厚のアルミバスバー溶接例


   アルミバスバー溶接前

タブ端子

タブ端子は、仕様に合わせて形状・材質・板厚は様々です。材質は一般的に、ニッケル板が主流ですが、スポット溶接時、電極に引っ付きやすいなどの要因から、りん青銅や、鉄のニッケル鍍金材を使用したりしています。

ニッケル端子

  3.21 02111.jpg
  リン青銅端子

  鉄のニッケルメッキ端子

「こだま」がご提供できること

1)端子の適切な溶接方法の選択
2)端子の溶接受託加工
3)各種、接点・端子の製作
4)溶接に必要となる、治工具の製作

お気軽にお問合せ下さい!!
