リード線のスポット溶接

リード線のスポット溶接
dk770-thumb-400xauto-13268.jpg dk123-thumb-400xauto-13265.jpg

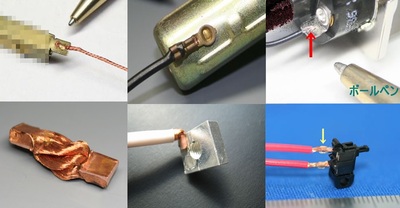

リード線のスポット溶接

リード線とは、部品と部品を電気的に接続する電線のことで、電線の種類は問いませんが
すずメッキされた線径の細い銅撚線が多く使用されています。
すずメッキ線を使用することで酸化を防ぎ、スポット溶接性も上がります。
裸銅線やニッケルメッキ線もスポット溶接にて対応可能です。

リード線のスポット溶接で重要なのは、リード線と、リード線を溶接したい端子などの母材との、
密着性(通電性)と、溶接におけるリード線への負荷(折れ・切れ)の軽減にあります。

※各種リード線のスポット溶接の事例は、こちらから

スポット溶接とは

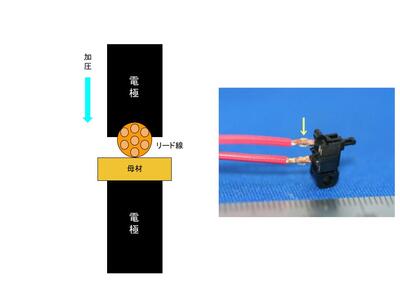

溶接したい2片の金属母材を上下から電極で挟み込み接触部を電極で加圧します。
加圧した電極より金属母材へ大電流を流すことにより電気抵抗によるジュール熱を発生させ
局部的に発熱・溶融させ接合される溶接工法です。

※スポット溶接の詳細は、こちらから




「こだま」が、ご提供できること

1)リード線のスポット溶接の、受託加工(部品支給)
 ※各種リード線のスポット溶接の事例は、こちらから
2)電池のタブ溶接組電池(電池パック)製作
3)各種溶接加工
4)各種接点・端子各種部品製作から、スポット溶接までの一貫製作
5)簡易治具電極・量産治具電極の製作(こだま社内用)
6)スポット溶接の、溶接条件出しから機種選択・スポット溶接機販売代行
7)全国対応

お問合せについて

リード線の仕様、溶接しようとする材質・板厚・形状、溶接加工数等、出来るだけ内容を具体的にして、お問合せフォームからご連絡ください。
図面がある場合は、図面を送付ください。

スポット溶接技術

環境に優しいエコロジックな接合として普及されているスポット溶接。
「こだま」では電気部品・弱電機器部品・電装部品など、数多く手掛けてまいりました。
試作・量産、数量問わず対応いたしておりますので、お気軽にお問合せ下さい。
材質や線径により溶接出来る範囲は違いますが、
AWG10(5sq)の電線とステンレス板の溶接のように太い電線の溶接や
AWG26程度の細い電線と薄い銅端子の溶接など精密溶接など幅広い溶接が可能です。
また、上記より太い電線にはヒュージング加工を行い、抵抗ロウ付けを用い接続する事も可能です。

マイクロヒュージング
(コンパティング)
抵抗ロウ付け

代表的な リード線のスポット溶接 事例紹介

端子と銅単線のスポット溶接

端子と銅単線のスポット溶接
材質
りん青銅(C5210 t0.2)と銅...
製作数量
50個

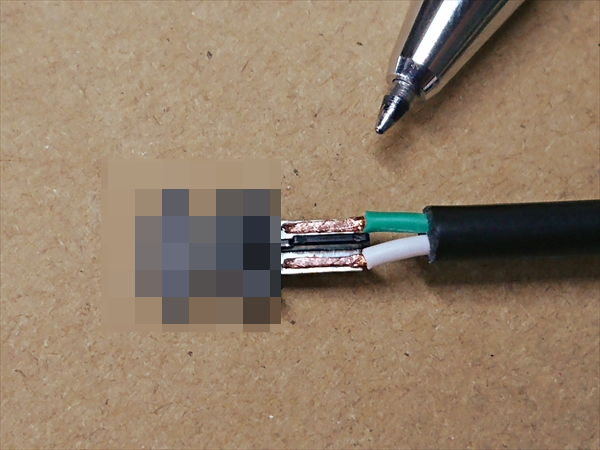

リード線のスポット溶接 (AWG 18)

リード線のスポット溶接 (AWG 18)
材質
φ1.0 リード線 (AWG18)
製作数量
800本

端子とリード線のスポット溶接

端子とリード線のスポット溶接
材質
製作数量
1個から(スペアー品は必要です)

φ1.0 リード線のスポット溶接 (AW...

φ1.0 リード線のスポット溶接 (AWG 18)
材質
φ1.0 リード線 (AWG18)
製作数量
200本

電線φ4と銅板t2.0の溶接

電線φ4と銅板t2.0の溶接
材質
スズめっき銅撚線 約φ4、無酸素銅 ...
製作数量

電池タブ リード線スポット溶接

電池タブ リード線スポット溶接
材質
ニッケル t0.15 , リード線 ...
製作数量

リード線の溶接

リード線の溶接
材質
製作数量
1個からの受託溶接(テストピース及び、予備品は必要です)

5sqの銅撚線とステンレス板のスポット溶...

5sqの銅撚線とステンレス板のスポット溶接
材質
製作数量
試作から量産(1000個)

圧着端子へのリード線(AWG20)スポッ...

圧着端子へのリード線(AWG20)スポット溶接
材質
圧着端子:鉄+ニッケルメッキ、 リー...
製作数量

軟銅撚り線の端子スポット溶接

軟銅撚り線の端子スポット溶接
材質
真鍮(錫めっき)、銅撚り線
製作数量
1500個

鉄ニッケルメッキ板と リード線のスポット...

鉄ニッケルメッキ板と リード線のスポット溶接
材質
製作数量
1個からの受託溶接(テストピース及び、予備品は必要です)

リード線のスポット溶接

リード線のスポット溶接
材質
φ1~10mm程度まで対応 銅・真鍮...
製作数量
1個から

リード線と端子のスポット溶接

リード線と端子のスポット溶接
材質
リード線 φ1.5  真鍮端子(錫め...
製作数量
10個

ステンレス部品への銅線溶接

ステンレス部品への銅線溶接
材質
銅線:φ1.5mm
製作数量
2000個

タブ付きリード線の試作

タブ付きリード線の試作
材質
タブ端子: C1020 t0.1、リ...
製作数量
50本

電子部品端子と撚り線のスポット溶接

電子部品端子と撚り線のスポット溶接
材質
端子:真鍮 t1.0、 線材:ニッケ...
製作数量
1000個

端子・リード線(撚り線) スポット溶接加...

端子・リード線(撚り線) スポット溶接加工
材質
真鍮ニッケルメッキ、スズメッキ軟銅線
製作数量
試作:10個 量産:10000個

リード線ヒュージング加工と端子スポット溶...

リード線ヒュージング加工と端子スポット溶接テスト
材質
リード線:φ2.0、 端子:無酸化銅...
製作数量
5個

リード線のマイクロヒュージング

リード線のマイクロヒュージング
材質
銅線 φ2.0、銅板t0.5
製作数量
300本

リード線と発熱体のアークスポット溶接

リード線と発熱体のアークスポット溶接
材質
リード線:銅 発熱体:Ni80%Cr...
製作数量
300本

銅リード線ヒュージング加工と真鍮錫メッキ...

銅リード線ヒュージング加工と真鍮錫メッキ端子のスポット溶接
材質
リード線φ2.0と 銅端子(ニッケル...
製作数量
1個から
