「抵抗溶接の種類(工場現場からの解説)」

抵抗溶接の概要

抵抗溶接は産業革命後、金属製品の部品接合を最も合理的にした接合技術で、ガス器具・家電製品・建築部品・自動車・電車等、さまざまな産業で、製品を世の中に排出することのできた画期的な技術と言って過言ではないと思います。「こだま」は、創業50余年、日本の高度成長期の背景の中、さまざまな産業の移り変わりにおいて(建築・自転車・ガス⇒家電・照明器具・自動車・車輛⇒半導体・AV機器・EV 等の国内生産としての移り変わり)部品接合として抵抗溶接に携わってきました。その経験値から、ここでは、解説を行います。
電子部品の「抵抗器溶接」はこちら

抵抗溶接とは、溶接したい2片の金属母材を上下から電極で挟み込み、接触部を電極で加圧を行い、加圧した電極より金属母材へ大電流を流すことにより電気抵抗によるジュール熱を発生させ局部的に発熱・溶融させ接合される溶接工法です。局部的に短時間で溶接を行うため、溶接熱による部材への熱影響も少なく、主に電極を変えることで、さまざまな溶接工法へと変化することが出来ます。

抵抗溶接は総称で、抵抗スポット溶接プロジェクション溶接バット溶接、抵抗シーム溶接、抵抗スタッド溶接の、大きく5つの工法があります。

抵抗溶接の原理

代表的な抵抗溶接法であるスポット溶接を例に、抵抗溶接の原理を述べる解説します。抵抗 R(Ω) の材料に電流 I (A)をt 秒間流したときの抵抗発熱量 Q (J)は、式  Q = I²Rt で計算されます。スポット溶接では、溶融凝固して形成された溶接部のことをナゲットと呼び、ナゲットは重ね合せ面に形成されます。材料内部でのナ ゲット生成には、固有抵抗のほかに接触抵抗が大きく影響し、接触面(重ね合せ面)において局部的に大きな抵抗値が生じます。板と電極間の接触面においても、局部的な温度上昇が生じますが、電極が水冷されているために、電極付近での温度上昇は抑制されます。このように、重ね合せ面の接触部付近から昇温します。抵抗による温度上昇が固有抵抗を増加させて、その結果さらに接触部の温度が上昇して最終 的に溶融に至ります。定電流溶接条件では、電流密度は通電面積に逆比例します。溶接中は温度上昇 による材料の降伏点低下に起因する塑性変形が生じやすくなり、一般的な溶接 条件では,電極と接する板表面に圧痕が形成されるます。そのため、板と電極間の 接触面においては、そのマクロ形状と真実接触面形状が変化することから、通電面積や電流密度も変化することになります。. 発生熱量は温度こう配に従い熱伝導により材料内部の隣接領域に伝達されます。


「こだま」がご提供できること

1)秘密保持契約
2)抵抗溶接を始めとする、各種溶接・接合の受託加工
3)冶具電極の設計・製作
4)部品接合の構想段階からのご相談(接合の方向付け)
5)部品の製作からの一貫対応(試作・量産)
 (部品によって、製作対応不可な場合もあります)
6)試験、溶接条件販売、スポット溶接機の選択・販売支援
7)全国対応


溶接対象材質

分類 材料記号
SPCC、SK、リボン鋼、亜鉛メッキ鋼板
  バイメタル
ステンレス SUS304、SUS304 CSP、SUS301 CSP、SUS3016L、SUS430、SUS631、SUS420J2
ニッケル パーマロイ、ハステロイ、インコネル、インバー、形状記憶合金
チタン TP270、TP340、TP480
銅・銅合金 C1020(無酸素銅)、C5210(りん青銅)、クロム銅、ベリリューム銅、真鍮、洋白
プラチナ PT900、PT1000
アルミ A5052、A6063、A2017

1)抵抗スポット溶接

抵抗溶接機(スポット溶接仕様)


抵抗スポット溶接とは、溶接したい2片の金属母材を上下から電極で挟み込み接触部を電極で加圧を行い、加圧した電極より金属母材へ大電流を流すことにより、電気抵抗によるジュール熱を発生させ、被溶接材を局部的に、発熱・溶融させ接合される溶接工法です。

抵抗スポット溶接は、抵抗溶接の一種としてその他スポット溶接と異なり、電源・通電方式の選択が可能で、専用電極作業時間が短く工法としても合理的なことから、携帯電話部品、航空機部品、自動車部品及び車体の組み立てや、鉄道車両車体の組み立て、各種家電製品の組立ラインに採用されています。また、汎用設備でも作業者による品質の左右が少なく、建築金物、道路標識、自転車部品、調理器具等の組み立てなど広く利用されているほか、専用の治具電極設計・製作により、半導体製造装置部品・電気部品等の特殊工法にも利用されています。スポット溶接は、抵抗溶接機にプラテン部分にホーンという、いわば機械の腕にあたる真鍮(一般的に使用されている)の無垢材を取り付け、先端に電極を取り付けたホルダーを固定して使用します。電極は、ストレートタイプ、エルボタイプ、または自作の特殊なものまで、被溶接材に合わせて、最適なものを選択します。また、高出力の機種では、非鉄金属の溶接が可能です。

※各種スポット溶接・製作事例は、こちらから
※アルミスポット溶接の事例は、こちらから
※異種金属の溶接(溶接全般)は、こちらから

エアー式スポット溶接機

  足踏み式スポット溶接機

抵抗スポット溶接の特徴

長所
①溶接時間が短いので、他の溶接方法(抵抗溶接以外)に比べ加工コストが極めて低い。
②短時間で溶接が出来るので、加熱域が溶接部近傍に限られるため、被溶接材の熱歪が少ない。
③機械的作業のウエイトが高いため、一般的な製品の溶接においては、作業者の熟練度をほとんど必要としない。
④溶接棒やフラックスが不要で、有害な紫外線やヒュームが発生しない。
⑤機種と電極の選択で、t0.03~の金属板、金網(メッシュ)、線材、鉄、非鉄金属等、幅広い範囲での溶接が可能。

短所
①大きな電流が必要なため、溶接機および受電設備の電気容量が大きくなる場合がある。
②機種にもよるが、溶接機の価格が比較的高い。
③被溶接材に対し、機種の選択が必要となり、溶接電流、通電時間、加圧力、電極形状などの溶接条件を、
 被溶接材の材質や板厚ごとに選定する必要がある。
④接合状態を外観から判定しにくく、判断基準を設けるには熟練度が必要となる。
 ※高い判断基準が設けることが出来れば、大量生産においても安定した溶接が望める。

SUSt3.0の強度重視のスポット溶接

  アルミスポット溶接

抵抗スポット溶接の加工事例は、こちらから
スポット溶接でできること、はこちらから

電源方式

抵抗スポット溶接に使用される電源には、大きく分けて5種類あります。2本の電線を用いて交流電流を伝送する方式の、単層交流式。交流を直流化させた単層直流式三相入力で、力率が高く電源の負荷バランスがとりやすくなっているインバーター式伝送された電流をコンデンサに蓄電させ、短時間・大電流を流すことができるコンデンサ式。電流の制御速度が速く、インバーター式より短時間大電流、コンデンサ式より制限電流値の再現性の高い微細な精密溶接が可能であるトランジスタ式があり、被溶接物の目的に沿って選択されます。

通電方式の種類

ダイレクトスポット溶接 インダイレクトスポット溶接
一般的な通電方式で、上下軸線の電極から通電を行います。 上部電極の軸線から離れた位置にもう一方の電極は別の位置に配置して通電する方式です。片面の板表面に圧痕を残したくない場合や、裏面側に電極が配置できない場合に使用します。
シリーズスポット溶接 ツインスポット溶接
1つの溶接変圧器で、片面から2点の溶接部を同時に通電する方式です。片方の被溶接部(板)に突起(プロジェクション)を施すことで、溶接部の安定が得られます。 上下2台の溶接変圧器で、2点を同時通電する方式です。シリーズ通電に比べて、分流電流が抑制できるので、高能率溶接ができるため生産性の向上が図れます。
ロールスポット溶接 パルゼーション溶接
シーム溶接同様な装置を使用して、円盤電極を使用して、これを回転させ、通電・休止を繰り返して連続的に溶接する方式です。 一つの溶接箇所に加圧を行いながら複数回以上同一電流を通電して行う方式です。

抵抗スポット溶接に使用する冶具電極

抵抗スポット溶接には、被溶接物に通電を行うためにホルダー先端に電極(チップ)が必要となります。
電極の材質は、通電性の高い銅材にクロムを含んだクロム銅を主流に使用していますが、「こだま」では、t0.03~の薄板仕様、またはボルト・ナット、ヒュージング、筐体奥行750mm(板厚により対応エリアは限定されます)など、様々なバリエーションに備えて、社内製作を行なった電極(チップ)を標準化しています。

IMG_554t-8818 (1).jpg

  IMG_554t-8818 (2).jpg

社内製作による、専用電極

被溶接物の接合条件に合わせて、最適な線用電極の製作を行い適切な溶接を行います。

スポット溶接冶具・電極 (3).jpg
携帯電話部品のスポット溶接
冶具電極

  スポット溶接冶具・電極 10.JPG
  産業機器部品のスポット溶接
  冶具電極

産業機器部品プロジェクション溶接
冶具電極

  スポット溶接冶具・電極 (2).jpg
  ルーバーのプロジェクション溶接
  冶具電極

「こだま」の特徴、治具電極製作及び金型製作は、こちらから

2)プロジェクション溶接(抵抗溶接)


抵抗溶接機(プロジェクション溶接仕様)


プロジェクション溶接とは、被溶接材(製品部品)の板厚が厚い場合に、部品のどちらか一方に、プレス加工などでプロジェクション(突起部)を設けてプロジェクション(突起)部を加圧し、大電流を突起部に集中して流すことによって生じる発熱で、プロジェクション(突起部)を溶かし、部品同士の溶着を行う抵抗溶接の一種です。プロジェクション溶接は突起通して接触抵抗を形成させるので、初期発熱が安定で効果的に作用するという特徴があります。平板とナットやボルトの溶接などに使われている他、薄板同士の溶接歪を抑えるための工法として行ったり、量産時の薄板同士のスポット溶接多点数を抵抗溶接機一工程に収める極めて効率の良い工法としても行われています。

プロジェクション溶接機2 (2).jpg
プロジェクション溶接によるルーバー組立

  プロジェクション溶接機2 (1).jpg
複数の部品を一度に溶接することが可能です。

プロジェクション溶接の特徴

長所
①溶接時間が短いので、他の溶接方法(抵抗溶接以外)に比べ加工コストが極めて低い。
②プロジェクション(突起部)に熱が集中するため、熱影響を最低限に抑える事ができ、安定した溶接状態が確保できる。
③複数の部品を一度に溶接することにより、位置精度を得やすい。
④機械的作業のウエイトが高いため、一般的な製品の溶接においては、作業者の熟練度をほとんど必要としない。
⑤溶接棒やフラックスが不要で、有害な紫外線やヒュームが発生しない。
⑥他の抵抗溶接方法に対し、溶接条件の設定が容易である。

短所
①機種にもよるが、溶接機の価格が比較的高い。
②被溶接材へのプロジェクション加工や、冶具電極製作が生じるので、少量生産に対応しにくい。
③被溶接材としての部品の位置決めなどを行う場合、冶具電極が必要となり、設計能力が必要となる。

画像15スポット溶接 11013.jpg
プロジェクション(突起)



画像15スポット溶接 11014.jpgプロジェクション溶接後

プロジェクション溶接の加工事例は、こちらから

3)マッシュ溶接

抵抗溶接機(マッシュ溶接仕様)

_


マッシュ溶接は、抵抗溶接機にプラテン部分にホーンという、いわば機械の腕にあたる真鍮(一般的に使用されている)の無垢材を取り付け、先端に専用の電極を取り付けたホルダーを固定して使用します。
被溶接材の片方接合部分に、リングプロジェクション(リング状の突起)となる段差を施し、相手側の穴とその段差を加圧通電することによって塑性流動させた界面を固相接合させる溶接方式です。

スチール家具部品のマッシュ溶接

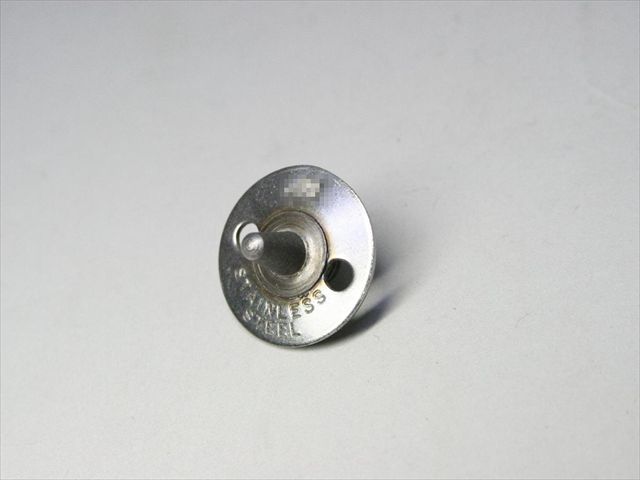

スパイクのマッシュ溶接

マッシュ溶接の特徴

長所
①溶接時間が短いので、他の溶接方法(抵抗溶接以外)に比べ加工コストが極めて低い。
②リングプロジェクションに熱が集中するため、熱影響を最低限に抑える事ができ、安定した溶接状態が確保できる。
③機械的作業のウエイトが高いため、一般的な製品の溶接においては、作業者の熟練度をほとんど必要としない。
④溶接棒やフラックスが不要で、有害な紫外線やヒュームが発生しない。
⑤他の抵抗溶接方法に対し、溶接条件の設定が容易である。

短所
①機種にもよるが、溶接機の価格が比較的高い。
②被溶接材へのリングプロジェクション加工が必要。
③リングプロジェクションの形状を決めるのに、試作(溶接テスト)を繰り返す必要がある。

4)バット溶接(抵抗溶接)

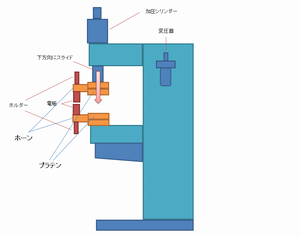

抵抗溶接機(バット溶接仕様)





縦方向に加圧をかけることで、電極を横方向にスライドさせる構造にて溶接

バット溶接とは、金属端面同士を付き合わせて溶接する抵抗溶接の一種です。2部品を電極にセットして機械作動により端面同士が密着し、加圧を行い通電(大電流)させることで(アプセット溶接)電気抵抗により端面間に発熱が生じ溶接が行われます。端面同士を押し付けて(バッティング)溶接するのでバット溶接と呼ばれています。

バット溶接加工

バット溶接は、抵抗溶接機にプラテン部分にホーンという、いわば機械の腕にあたる真鍮(一般的に使用されている)の無垢材を取り付け、先端にバット溶接専用の電極を取り付けて使用します。また、バット溶接専用機もあります。他の抵抗溶接との違いは、線材やフラットバーの溶接を行います。

フラットバーのバット溶接電極- ( (1).jpg
フラットバーのバット溶接



Tバット溶接電極- (1).jpg
Tバット溶接用電極

バット溶接の特徴

長所
①溶接時間が短いので、他の溶接方法(抵抗溶接以外)に比べ加工コストが極めて低い。
②短時間で溶接が出来るので、加熱域が溶接部近傍に限られるため、被溶接材の熱歪が少ない。
③機械的作業のウエイトが高いため、一般的な製品の溶接においては、作業者の熟練度をほとんど必要としない。
④溶接棒やフラックスが不要で、有害な紫外線やヒュームが発生しない。
⑤抵抗溶接機のスペックを変えることで、極細線からパイプ溶接まで可能。

短所
①大きな電流が必要なため、溶接機および受電設備の電気容量が大きくなる場合がある。
②機種にもよるが、溶接機の価格が比較的高い。
③被溶接材に対し、機種の選択が必要となり、溶接電流、通電時間、加圧力、電極形状などの溶接条件を、
 被溶接材の材質や線径ごとに選定する必要がある。
④溶接後、溶接部に膨らみ(溶け込み)が生じる。

線材のバット溶接



フラットバーのバット溶接

バット溶接の加工事例は、こちらから

5)抵抗シーム溶接(抵抗溶接)

抵抗溶接機(シーム溶接仕様)



シーム溶接は、抵抗溶接機のホーン上下先端に、円盤状の電極を取り付け、円盤の間に被溶接材2枚を重ね通し、連続的な通電と、加圧を電極の回転によって行い金属板や、網を直・曲線上に被溶接材を重ねた状態で、溶接することが出来ます。シーム溶接としては ,突き合わせて溶接する、ティグ(アルゴン)溶接やレーザー溶接でも、良好な溶接が可能ですが、ワーク精度が必要になり、溶接加工費としても上昇します。

抵抗シーム溶接の特徴

産業ロボットに設置した抵抗シーム溶接

  金網の抵抗シーム溶接

長所
①タンク等の気密溶接が、ワーク精度を要せず溶接できる。
②素材分子の拡散状態にて接合できる。
③機械的作業のウエイトが高いため、一般的な製品の溶接においては、作業者の熟練度をほとんど必要としない。
④溶接棒やフラックスが不要で、有害な紫外線やヒュームが発生しない。

短所
①大きな電流が必要なため、溶接機および受電設備の電気容量が大きくなる場合がある。
②機種にもよるが、溶接機の価格が比較的高い。
③被溶接材に対し、機種の選択が必要となり、溶接電流、通電時間、加圧力、溶接条件を、
 被溶接材の材質や板厚によって選定する必要がある。
④ティグ(アルゴン)溶接やレーザー溶接に比べ、溶接による熱吸収のためのクランプが使用できない為、平板状態の被溶接材
 においては、著しく熱歪が生じてしまう。

6)抵抗スタッド溶接(抵抗溶接)





抵抗スタッド溶接は、抵抗溶接機にプラテン部分にホーンという、いわば機械の腕にあたる真鍮(一般的に使用されている)の無垢材を取り付け、先端に電極を取り付けたホルダーを固定して使用します。抵抗スポット溶接と使用する原理は同じで、電極のみが変わります。

抵抗スタッド溶接電極



抵抗スタッド溶接

長所
①溶接時間が短いので、他の溶接方法(抵抗溶接以外)に比べ加工コストが極めて低い。
②短時間で溶接が出来るので、加熱域が溶接部近傍に限られるため、被溶接材の熱歪が少ない。
③機械的作業のウエイトが高いため、一般的な製品の溶接においては、作業者の熟練度をほとんど必要としない。
④溶接棒やフラックスが不要で、有害な紫外線やヒュームが発生しない。
⑤機種と電極の選択で、t0.03~の金属板、金網(メッシュ)、線材、鉄、非鉄金属等、幅広い範囲での溶接が可能。
⑥CD方式のスタッド溶接と違って、電極を変えることで、さまざまなバリエーション(溶接条件)に対応ができる。

短所
①大きな電流が必要なため、溶接機および受電設備の電気容量が大きくなる場合がある。
②機種にもよるが、溶接機の価格が比較的高い。
③被溶接材に対し、機種の選択が必要となり、溶接電流、通電時間、加圧力、電極形状などの溶接条件を、
 被溶接材の材質や板厚ごとに選定する必要がある。
④CD方式のスタッド溶接と比べて、母材表面に溶接跡が出やすい。

※抵抗スタッド溶接の加工事例は、こちらから
※抵抗溶接のご相談は、お気軽にお問合せ下さい!

電子部品の抵抗器溶接について

電子部品の抵抗器を溶接する場合でも抵抗溶接であるスポット溶接は有効です。メリットとして、
・ハンダフリーでの接合
・省スペース
・接合時の熱による周辺部材への影響低減
・溶接であるためハンダなどより経年劣化に強い
などが見込めます。
下の画像は実際に電子部品をスポット溶接した事例写真です。

電子部品_抵抗溶接 (1).JPG

電子部品_抵抗溶接 (6).JPG

  電子部品_抵抗溶接 (2).jpg

  電子部品_抵抗溶接 (5).JPG

  電子部品_抵抗溶接 (3).JPG

  電子部品_抵抗溶接 (4).JPG
