「タングステン接合技術」

タングステン接合技術画像

タングステン材の接合

タングステンは、金属の中で最も融点が高く、金属としては比較的大きな電気抵抗を持つ材料ですので、
タングステンそのものを溶かす溶接は困難なため、下記接合方法で対応します。

タングステンと、クロム銅の銀ロウ付け

接合強度は、銀ロウ材の強度となりますが、
「こだま」では、抵抗溶接用の電極として使用していますが
作業上に対する強度は、ほとんど問題なく使用できています。
「こだま」では、ロウ付けの他、タングステン部品の切削、
及び、ワイヤーカット等の成形加工にも対応しています。

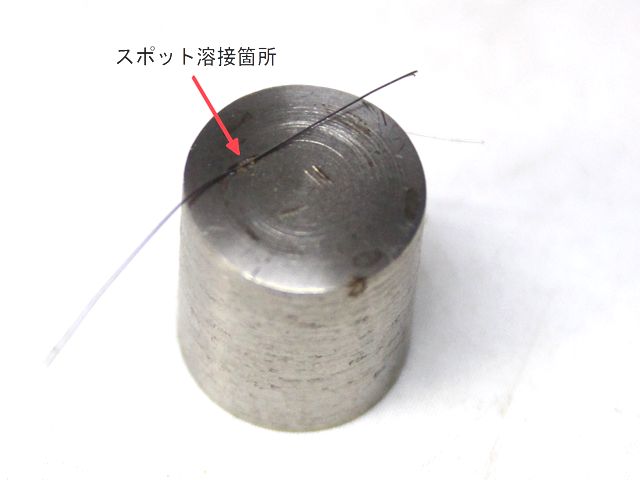

スポット溶接を用いたチタン無垢材と、タングステン線の接合

溶接条件の狭い範囲を洗い出し、スポット溶接を行った事例です。
この場合、タングステンが溶けた状態になっているのではなく、
拡散接合(※1)されています。


(※1)拡散接合とは、
接合する材料同士を密着させ,真空状態で加圧・加熱を行い、接合面に生じる原子の拡散を利用して接合する方法。




「こだま」のタングステン溶接事例接
(タングステン電極を使用した、溶接・接合)

リード線のヒュージング(熱カシメ)後、スポット溶接画像 マグネットワイヤのヒュージング(熱カシメ)画像
タリード線と銅端子のタングステン溶接 タングステン電極を使用した、マグネットワイヤのヒュージング加工



銅リード線ヒュージング加工(熱カシメ)画像

リッツ線のヒュージング(熱カシメ)画像
リード線と真鍮金具のタングステン溶接 タングステン電極を使用した、リッツ線のヒュージング加工



リード線ヒュージング加工と端子スポット溶接テスト画像 リード線のマイクロヒュージング画像
リード線と接点部分のタングステン溶接 タングステン電極を使用した、リッツ線のヒュージング加工



銅リード線ヒュージング加工と真鍮錫メッキ端子のスポット溶接画像 リッツ線のヒュージング(熱カシメ)画像
リード線と接点部分のタングステン溶接 タングステン電極を使用した、リッツ線のヒュージング加工
