スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「精密スポット溶接 量産加工」

精密スポット溶接加工ならお任せ下さい


AV機器部品、携帯電話・スマートフォン部品、抵抗体、電極、リード線、熱電対等の部品製作において、製品の軽量化、小型化が進むにつれ、コンパクトな部 品製作に対し 高精度、微細化が求められ、アッセンブリ品の接合にも品質はもちろん精密な要素を 求められます。「こだま」では 抵抗溶接(スポット溶接など)に注力してきた結果、 部品の位置決めを行う治具・治具電極を作業効率の高いものに対応し、高品質な精密溶接に対応しております。

チタン線材と、焼結材のスポット溶接
りん青銅のスポット溶接
銅線材のスポット溶接
リード線のスポット溶接

量産対応について


弊社では様々な製品を試作から量産まで加工対応してきました。
精密スポット溶接(マイクロスポット溶接)のような高い精度、品質が問われる製品にも
「こだま」の量産技術を活かし、高品質な製品をお客様に提供いたします。
対応数量も、1ロット数個~数万個まで幅広く対応いたします。

品質管理について


お客様の要望にお応え出来るように日々努力し、高精度・高品質な製品を提供させて頂きます。
製作にあたって欠陥製品を出来る限り出さないように製作前の段階で改善案などの
ご相談をさせて頂き、製品加工での不具合を予防します。
また、製品に課題が発生した場合にも「こだま」のノウハウで解決策を提案いたします。

「こだま」が、ご提供できること


1)スポット溶接の受託加工(溶接テスト・試作・量産)
2)各種溶接の受託加工
3)冶具電極の設計・製作
4)部品接合の構想段階からのご相談(接合の方向付け)
5)部品の製作からの一貫対応(試作・量産)
 (部品によって、製作対応不可な場合もあります)
6)試験、溶接条件販売、スポット溶接機の選択・販売支援
7)秘密保持契約
8)全国対応




その他スポット溶接で出来ること


1)ピンのスポット溶接

抵抗スポット溶接は、冶具電極の工夫で、非鉄金属(ステンレス系、アルミ系、銅系、チタン系、パーマロイ系、銀等)や、
板やパイプにピンを瞬時に溶接することが可能です。

スポット溶接 (43).jpg
チタンパンチングと、ピンの ➡
スポット溶接
スポット溶接 (2).jpg
拡大図

スポット溶接 (37).jpg
鉄板へとピンのスポット溶接
スポット溶接 (11B) (1).jpg
ステンレスパンチングと
三角錐ピンのスポット溶接

スポット溶接 (11B) (29).jpg
ステンレス円盤と、無酸素銅φ0.1の
スポット溶接
スポット溶接 (11B) (25).jpg
軟球と、線材のスポット溶接

スポット溶接 (11B) (11).jpg
ステンレスパイプと、無酸素銅φ1.0の
スポット溶接
スポット溶接 (11B) (10).jpg
鉄板とピンのスポット溶接

スポット溶接1 (2).jpg
真鍮無垢材からの切削加工品から
プレートとネジのスポット溶接で、
大幅なコストダウン
スポット溶接1 (1).jpg
裏面



2)その他、抵抗スポット溶接事例

抵抗スポット溶接は、冶具・電極の工夫でさまざまな溶接が可能です。

スポット溶接 (11B) (28).jpg
ステンレス板バネと取手の
スポット溶接
スポット溶接 (11B) (13).jpg
ステンレス金具と、板バネの
スポット溶接

スポット溶接 (11B) (15).jpg
鉄板と小判形ナットのスポット溶接
スポット溶接 (11B) (31).jpg
スポット溶接によるアルミ筐体の組立

スポット溶接 (11B) (12).jpg
ステンレス金具とナットの溶接
スポット溶接 (11B) (8).jpg

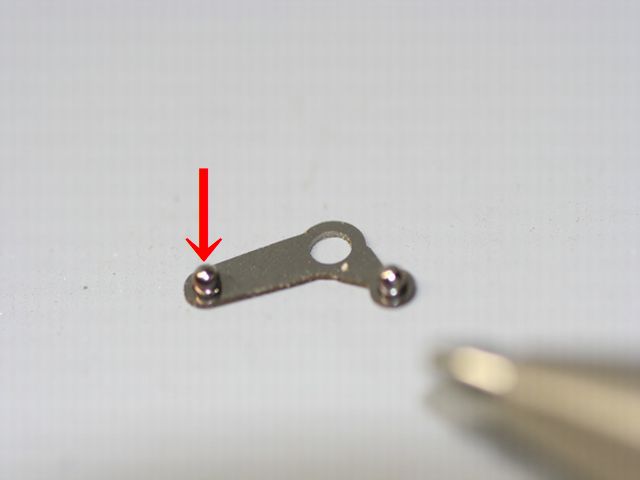

ステンレス球と板のスポット溶接

スポット溶接 (11B) (19).jpg
鉄板とパイプのスポット溶接
スポット溶接 (11B) (3).jpg

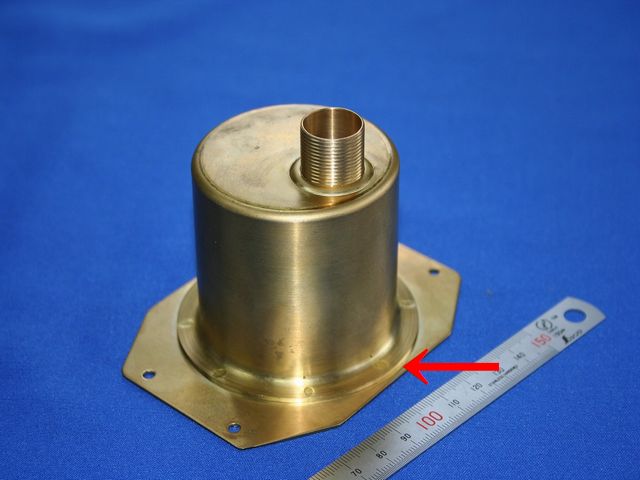

真鍮お椀と、板のスポット溶接

スポット溶接 (11B) (16).jpg
ステンレス板と線材のスポット溶接
スポット溶接 (11B) (41).jpg
アルミ線材のスポット溶接

スポット溶接 (11B) (24).jpg
ステンレスリングのスポット溶接
スポット溶接 (11B) (35).jpg
拡大図

スポット溶接1 (5).jpg
ロストワックスとプレートの
スポット溶接
スポット溶接1 (3).jpg
裏面

ステンレス板の無酸化スポット溶接
(スポット溶接焼けの抑制)
電池とタブのスポット溶接

tannsi dousen(1).jpg

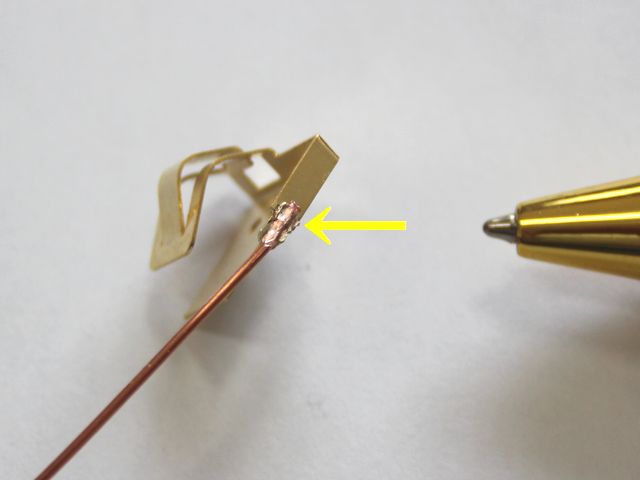

りん青銅端子(金メッキ)と、
銅単線のスポット溶接
douban dousen weldhing.jpg

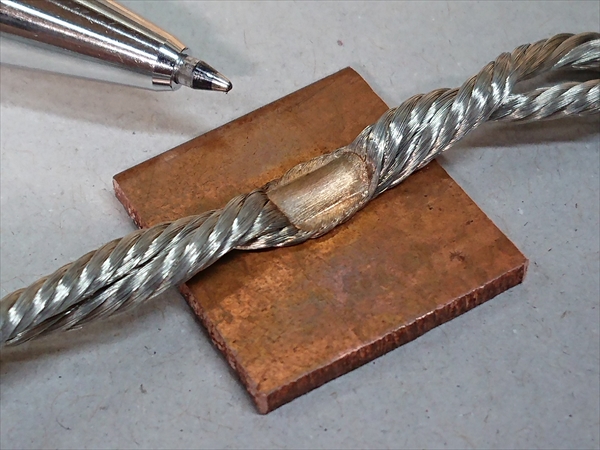

銅板と銅撚り線のスポット溶

sinntyu sutenresu yousetu.jpg

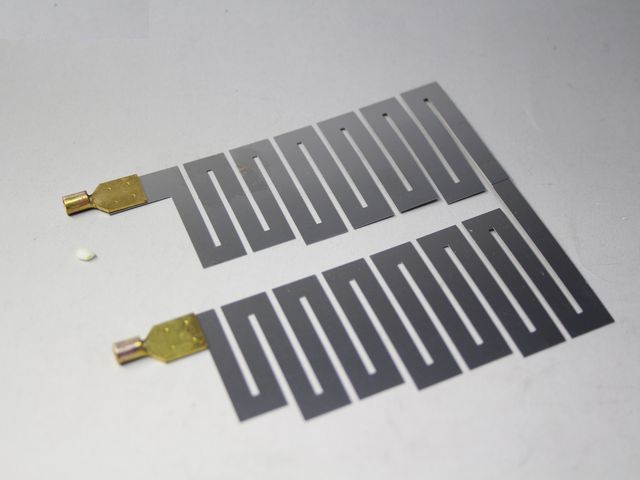

真鍮端子と、ステンレス板の
スポット溶接
dou tetu yousetu.jpg
銅と電気亜鉛メッキ鋼板のスピ夫溶接


その他、スポット溶接の加工事例は、こちらから

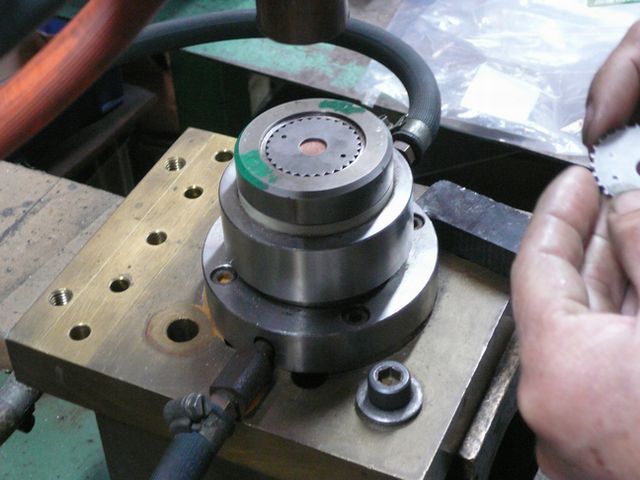

スポット溶接に使用する冶具電極

スポット溶接冶具・電極 (3).jpg
携帯電話部品のスポット溶接冶具電極
スポット溶接冶具・電極 10.JPG
産業機器部品のスポット溶接冶具電極

産業機器部品のプロジェクション溶接
冶具電極
スポット溶接冶具・電極 (2).jpg
ルーバーのプロジェクション溶接
冶具電極

「こだま」の特徴、治具電極製作及び金型製作は、こちらから

溶接対象材質

分類 材料記号
SPCC、SK、リボン鋼
ステンレス SUS304 CSP、SUS301 CSP、SUS3016L、SUS430、SUS631
ニッケル パーマロイ、ハステロイ、インコネル、インバー、形状記憶合金
チタン TP270、TP340、TP480
銅・銅合金 C1020(無酸素銅)、C5210(りん青銅)、クロム銅、ベリリューム銅、真鍮、洋白
プラチナ PT900、PT1000
アルミ A5052、A6063
