スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「端子と銅単線のスポット溶接」

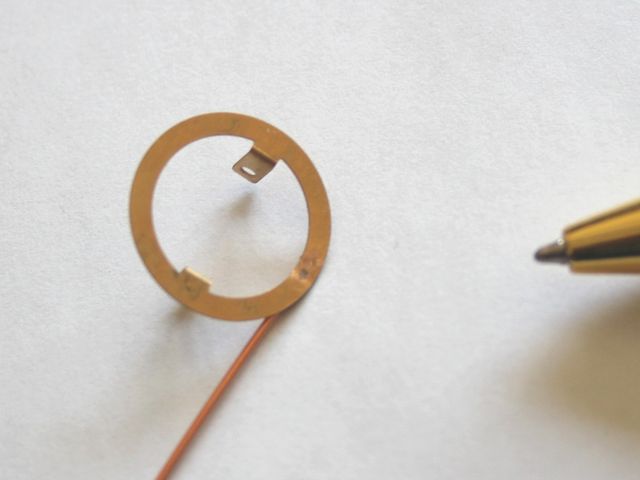

端子と銅単線のスポット溶接画像
材質 りん青銅(C5219)t0.25と銅(C1020)
ご依頼数量 10個

端子への銅単線のスポット溶接

「金メッキしたリン青銅端子t0.25」に「銅の単線φ0.8」をスポット溶接した事例です。
金メッキした端子へ銅線などをハンダ付けする場合には金とハンダの合金が出来、非常に脆くなるため
一度金メッキを剥離する必要があるため非常に手間が掛かります。
ハンダに比べ、スポット溶接では金メッキの剥離は必要なく、直接溶接が可能です。

※リード線のスポット溶接の事例は、こちらから
※マイクロスポット溶接技術は、こちらから
※異種金属の溶接事例は、こちらから

接点・端子の製作からも対応しています。
製作事例は、こちらから

「こだま」がご提供できること

1)各種溶接加工
2)溶接試作・立上げ支援・試験品の分析
3)各種治具・電極の製作
4)様々な材料、豊富な在庫と材料入手
SUS系、ニッケル系、リボン鋼、銅系、チタン系、インコネル系
5)精密板金部品の構想段階からのご相談
材質・形状・機能性など、構想段階から対応いたします。
6)金型レス製作で、精密板金部品製作1個から
標準化された独自の金型で、初期費用ゼロで小部品製作が可能
7)簡易金型技術における約100個のリピート品、約2000個の限定製作対応
8)t0.005~の箔・微細加工技術
9)各種表面処理・熱処理加工
10)守秘義務契約(有償)

※弊社では外部の方の立ち入りをお断りし、受注案件における守秘義務を遂行しております。



発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
