スポット溶接・精密溶接専門のこだま製作所の「アークスポット溶接」技術情報です。

技術情報

アークスポット溶接

微細精密・非鉄金属の溶接加工線材・異形の溶接領域広げます(受託加工・製品製作)

アークスポット溶接とは


アークスポット溶接とはアルゴン(Ar)ガスや、ヘリウムガスなどの不活性ガスをシールドガスとしてトーチノズル内に流し、融点の高いタングステン電極と母材との間にアークを発生させ、そのアーク熱により不活性ガスと酸素を燃焼させ、溶接しようとする部品の一点にアークを集中させて溶接を行う工法です。精密な溶接や、銅などの非鉄金属の溶接に適しています。また、マイクロアーク溶接とも言われている。




精密アークスポット溶接「こだま」の技術


特徴としてさまざまな産業部品の取り扱いをさせていただいておりますので、接合というキーワードのご要望にお答えする中、独自改良を行ったアーク溶接装置と、材質を把握し溶接で生じる余分な熱を拡散・吸収し、母材への過度な熱影響の抑制を行う事によって高品質な溶接結果をご提供しています。また、銅系の材質の電気抵抗値の極めて低い材質など、抵抗溶接の通電によって発熱する工法では限界が生じる部品溶接でも、アークスポット溶接では母材負荷を軽減し、高品質な溶接状態が確保できます。そのため、「こだま」のアークスポット溶接では歪みを抑えることができ、通常のアーク溶接では溶接できない製品への溶接も実現できます。

auto-9276 (2).jpg auto-9276 (4).jpg
auto-9276 (1).jpg auto-9276 (3).jpg




「こだま」が、ご提供できること


  1. 1)アークスポット溶接の、受託加工(部品支給)

    2)案件に応じた、適切な溶接の種類の選択

  2. 3)点溶接の試作・テストピース製作

  3. 4)簡易治具・量産治具の製作(こだま社内用)

    5)部品そのものからの製作(対応できない場合もあります

  4. 6)検査データー提出

  5. 7)アークスポット溶接の、溶接条件出しから機械選択・販売代行





代表的な アークスポット溶接 事例紹介

SUS304 φ1.0の突き合わせ溶接

SUS304 φ1.0の突き合わせ溶接
材質
SUS304 WPB φ1.0
製作数量
溶接可否テスト

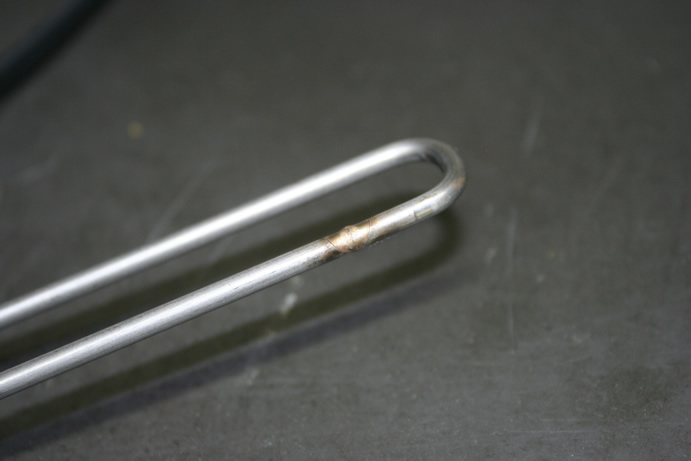

線材の精密溶接

線材の精密溶接
材質
ステンレスφ1
製作数量
1000個

ブスバー(バスバー) 試作

ブスバー(バスバー) 試作
材質
銅(C1020) 板金部品:錫メッキ...
製作数量
10個

銅板のアークスポット溶接加工

銅板のアークスポット溶接加工
材質
銅(C1020) t0.8 と t0...
製作数量
溶接テスト

遠赤外線セラミックボールケース 無産化ス...

遠赤外線セラミックボールケース 無産化スポット溶接
材質
ステンレス(SUS430) t1.0
製作数量
100個

ステンレス製ピンのアークスポット溶接

ステンレス製ピンのアークスポット溶接
材質
プレート:ステンレス(SUS304 ...
製作数量
500個

ランプ端子とリード線溶接テスト

ランプ端子とリード線溶接テスト
材質
真鍮 銅
製作数量
5個(溶接テスト)

釣り具ステンレスリングの溶接テスト

釣り具ステンレスリングの溶接テスト
材質
SUS304
製作数量
溶接テストサンプル:各10個

銅パイプと線材のアークスポット溶接

銅パイプと線材のアークスポット溶接
材質
銅パイプ:t1.0 銅線材:φ1.5
製作数量
400個

マイクロアークスポット溶接(精密溶接)

マイクロアークスポット溶接(精密溶接)
材質
ステンレス(SUS304)
製作数量
400個

ステンレス線材(φ1.6)のバイパスアー...

ステンレス線材(φ1.6)のバイパスアークスポット溶接
材質
ステンレス線材(φ1.6)
製作数量
4個

リード線と発熱体のアークスポット溶接

リード線と発熱体のアークスポット溶接
材質
リード線:銅 発熱体:Ni80%Cr...
製作数量
300本

φ2.0銅シャフト(銀メッキ)とφ1.6...

φ2.0銅シャフト(銀メッキ)とφ1.6銅コイルのアーク溶接
材質
銅シャフト(銀メッキ)
製作数量
1個

半導体製造装置部品 溶接の複合加工

半導体製造装置部品 溶接の複合加工
材質
ステンレス(SUS304)
製作数量
500個
