「Y ストレーナー メッシュ 製作」

Y ストレーナー メッシュ 製作画像

Y型ストレーナーのメッシュフィルター製作


Y型ストレーナーのメッシュフィルター部分が破損した時、既製品が製造中止になっていたり
ハウジングとセットでの販売しか行っていないなどでお困りではないでしょうか?
弊社は金網やパンチングの加工を行っておりY型ストレーナーの
メッシュフィルター単体での製作も行っております。お困りの場合には一度お問合せください。

Y型ストレーナーとは


配管の途中に設置され、下記構造図のようなY型をしたストレーナーです。
配管を流れる液体や気体から不純物を取り除く役割を果たします。
構造上配管内の流れが減圧されず、そのままの勢いで流体がメッシュフィルターに当たるため
破損することが有ります。そのため交換用の予備メッシュフィルターを用意しておくことを推奨します。

Y型ストレーナーの構造
Y型ストレーナー内のメッシュフィルター例

メッシュフィルター部分は用途に合わせ、金網単体で製作したものやパンチング単体で製作したもの
金網をパンチングで補強したものなどが有ります。

Y ストレーナ メッシュ (2).JPG
金網単体のY型用メッシュフィルター
Y ストレーナ メッシュ (1).JPG
パンチング単体のY型用メッシュフィルター

Y ストレーナ メッシュ (4).JPG
金網をパンチングで補強した
Y型用メッシュフィルター

Y ストレーナ メッシュ (3).JPG
金網両端に補強が付いたY型用メッシュフィルター


※その他ストレーナーの製作事例は、こちらから

「こだま」が、ご提供できること


1)社内製作なので、詳細打ち合せが可能です。
2)メッシュ(金網)の種類、サイズ等自由に選択可能です。
3)メッシュ補強金具・取付金具等の製作が可能です。
4)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、もしくは、ラフスケッチで対応が可能です。
5)メッシュの張替え(不可能な場合もあります)
6)ハウジングからの製作


7)全国対応



金属メッシュ 形状 型抜き加工のご相談は、こちらから

【お問い合わせ方法】


お問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ(下記参照)・パンチングサイズ(板厚・穴径×穴と穴の間隔)などが
わかる図面 を送付いただければお見積もりいたします。

また、図面が無い場合には、手書きのイメージ図や現品サンプルの送付にも対応しております。
下記内容をご確認のうえ、お問合せください。

※パンチング・メッシュの詳細は、ページ下方に掲載しています。

1)手書きの図面や写真でのお問合せ


ストレーナースクリーン製作のお問合せにおいて図面が無いケースがほとんどです。
図面をおこすのは大変ですが、「こだま」では手書きのイメージ図や写真の送付にも対応しています。
ただし、下記内容については必ず御記載ください

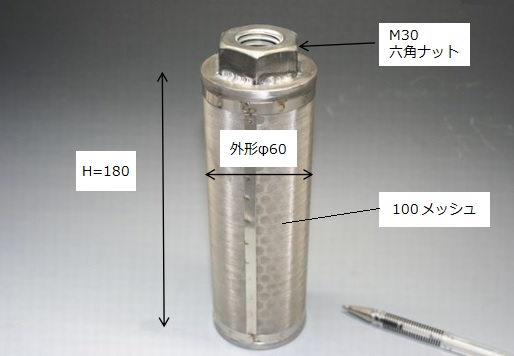

IMG_7602.JPG ストレーナー作図.jpg


画像を使用したラフ図案
個数・詳細内容等をお問合せ内容欄に記載ください。



2)サンプル送付でのお問合せ


図面が無いが現品のサンプルが有る場合には送付いただければお見積り可能です。
ただし、下記内容についてはご注意ください

 ・金網部の詳細についてはサンプルを破壊しなければわかりません。
 ・納品時に返却いたします。
 ・ご注文に至らなかった場合には着払いでのご返却となります。





メッシュフィルターの材質


繰り返しお伝えしますが、メッシュフィルターの材質は、流体や気体のろ過器として使用するケースが多いので、SUS304、SUS316が主流ですが、航空機や熱交換器等の高温環境で使用される場合には、インコネルを使用します。また、海水や酸系の薬品を使用する装置に使用す場合にはチタンを使用します。

メッシュフィルターに使用されるメッシュサイズ


目開き w: 2つの縦線又は横線の内寸

線 径 d:金網ワイヤーの直径

ピッチ p:ワイヤーの間隔


メッシュ(金網)

メッシュサイズを示す、〇〇メッシュとは
■金属の中心から中心の25.4mm(1インチ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635メッシュで目開きが20ミクロンがありますが、これ以上細いものも別注となります。

メッシュフィルター使用するパンチング


スクリーンの胴体に使用される、パンチング材の選定の項目をご紹介します。
分かりずらい内容がありましたら、ご連絡ください。

穴径(D)
:材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュストレーナーに使用されるのは、大半が丸です。

ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。

フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。

板厚:材料の厚み

材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。


パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、穴の位置は、60°千鳥や45°千鳥が主流です。
また、穴が並列に並んだものも一般的に使用されています。特殊な配列・穴の形も対応可能範囲、ご相談に応じています


      並列              千鳥60°                 千鳥90°



メッシュフィルター使用網

(他の金網も取り扱っておりますので、ご相談ください)

金属ストレーナースクリーンや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。


メッシュ 線径 通過粒球子参考値
  縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
  縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
