「パンチングストレーナー 直径φ10mm」

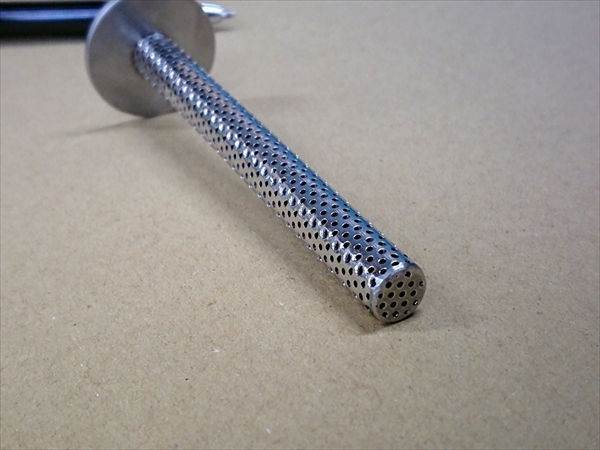

パンチングストレーナー 直径φ10mm画像

パンチングストレーナーの製作

直径φ10mmのパンチングストレーナーの製作事例です。
直径の細いパンチングストレーナーを、単品で製作する場合には金型の製作など
イニシャルコストが掛かるため難しいことが多いですが、弊社では多数のストレーナー製作実績があるため
似た金型を用いることで、イニシャルコストを抑え製作しました。

さまざまな、パンチングストレーナー製作1個から

こだま製作所では ビル住宅設備用ストレーナー(フィルター)、
給水ストレーナー、流し台用ストレーナー、工業用ストレーナーなど
ストレーナー(フィルター)内部にあたる パンチング及びメッシュ部分の
フィルター製作を数多く手掛けてまいりました。

量産加工は勿論ですが、1個からオーダー製作が可能というのも「こだま」の特徴です。
使用しているストレーナーとの交換など、お気軽にご相談ください!!

メッシュフィルターの形状・サイズは、製作事例を、ご参考にしてください。

 左画像のように写真に詳細を入れて頂いた資料や

 必要な情報が入った手書きのラフ図でも御問合せ可能です。

 ※各種寸法や部材情報・個数などを御記載お願いします。



パンチングメタルが必要な場合には下記をご参照下さい。


メッシュフィルターの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径(D)
:材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュに使用されるのは、大半が丸です。
ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。
フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。
板厚:材料の厚み
材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。

パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。

      並列              千鳥90°             千鳥60°

メッシュフィルターに使用されるメッシュサイズ


目開き w: 2つの縦線又は横線の内寸

線 径 d:金網ワイヤーの直径

ピッチ p:ワイヤーの間隔

メッシュ(金網)


メッシュサイズを示す、〇〇メッシュとは

■金属の中心から中心の25.4mm(1インチ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635メッシュで目開きが20ミクロンがありますが、これ以上細いものも別注となります。

織の種類とサイズ


ストレーナー フィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。
(他の金網も取り扱っておりますので、ご相談ください)


フィルター用金網

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。


メッシュ 線径 通過粒球子参考値
  縦×横 mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
  縦×横 mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0

発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
