「ストレーナーメッシュ 製作1個から」

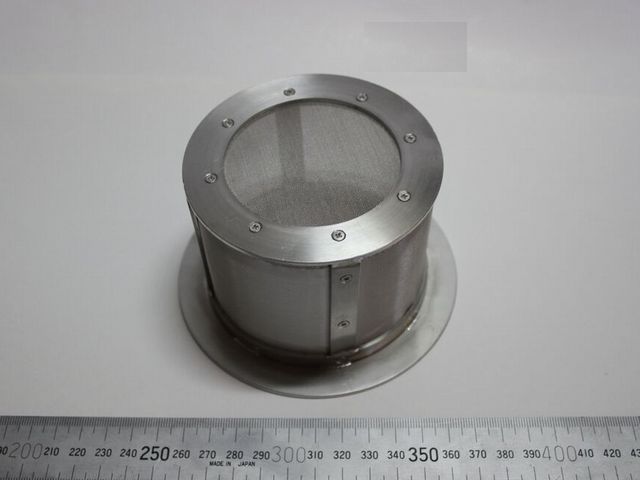

ストレーナーメッシュ 製作1個から画像
材質 SUS304
ご依頼数量 製作1こから

ストレーナーメッシュ 製作1個から


事例は、現状使用されている代替品として、サンプルを基にお見積りを行い製作を行ったストレーナーメッシュです。
サンプルをお預かりすればお見積りは可能なのですが、製作にあたって、課題となるのはメッシュサイズです。
線径・目開きの確認が必要となりますので、サンプルの胴体部からメッシュを剥がしての確認が必要です。
ストレーナーメッシュ本体の構造によっては不可な場合もありますが、たいてい、あらたなメッシュを張り付けることは可能ですので、再使用できます。もちろん、メッシュサイズが事前に確認できれば、よりスムーズな対応が可能です。

各種ストレーナーメッシュの製作事例は、こちらから

「こだま」が、ご提供できること


1)社内製作なので、詳細打ち合せが可能です。
2)メッシュ(金網)の種類、サイズ等自由に選択可能です。
3)メッシュ補強金具・取付金具等の製作が可能です。
4)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、もしくは、ラフスケッチで対応が可能です。
5)メッシュの張替え(不可能な場合もあります)
6)ハウジングからの製作




金属メッシュ 形状 型抜き加工のご相談は、こちらから

【お問い合わせ方法】


図面・サンプルの無い場合は、手書きで結構ですので、
ストレーナーメッシュ本体サイズ、パンチング及び、メッシュ(金網)の目開き(ろ過する異物より小さく)
サイズ(下記参照)、製作数を、メールもしくはFAXにてご連絡いだだきましたら、お見積り可能です。
また、事例画像に必要事項を追記していただいても結構です。
サンプルがある場合は、送付下さい。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。


ラフ図例

ラフ図1.pngのサムネイル画像



【メッシュフィルター使用網】

※他の金網も取り扱っておりますので、ご相談ください

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

フィルター用金網

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)
メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0


ストレーナーメッシュとは


ストレーナーメッシュとは、液体や気体の配管に設置して、流体中のゴミを取り除く「ろ過器」です。構造としては、胴体(おおよそパンチングメタル)の内部または外部に、メッシュ(金網)を張って、そのメッシュ(金網)に異物が引っかかり、流体から異物を取り除くようになっています。メッシュは、異物のサイズに合わせて選定を行い、ストレーナーメッシュ内部から外部に流体が流れる構造の場合には、胴体の外側に張り、ストレーナーメッシュ外部から内部に流れる場合には、胴体の内側に張ります。

 流体が内から外へ流れる      流体が外から内へ流れる
