材質 | SUS304 |
---|---|
ご依頼数量 | 製作1個から |

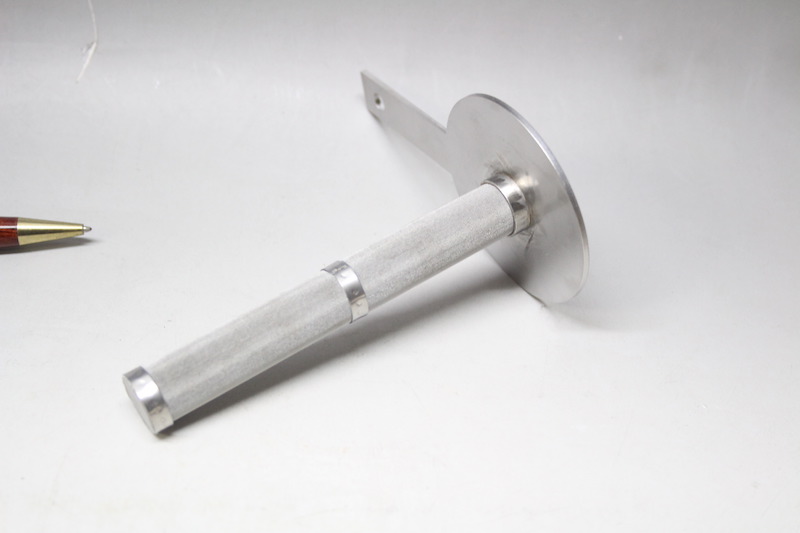

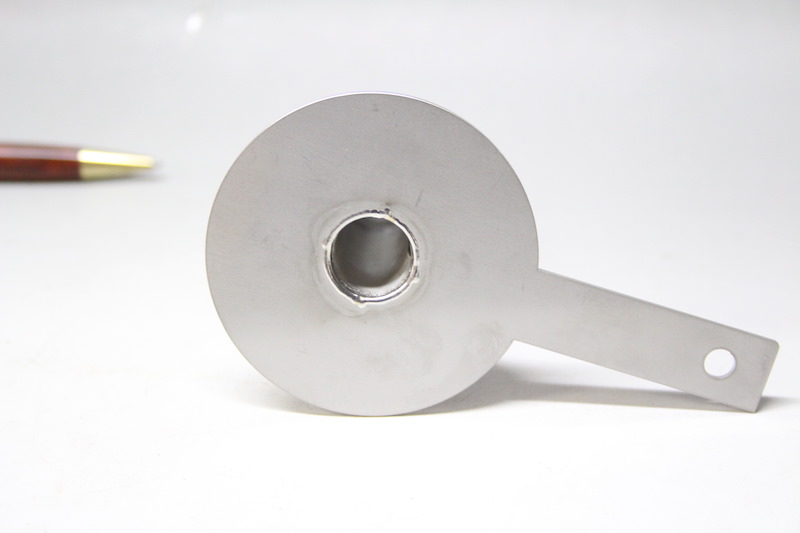

モデル機に使用するためのストレーナーを製作しました。
新規の機会以外にも、今お使いの機械のストレーナーが壊れてしまった時など
少量で数個だけが必要というお客様から多くお問い合わせ頂いております。
少量で製作する場合にネックになるのが、金型です。
金型が必要になると初期費用もそうですが、最少ロットが定められます。
こだま製作所では、既存の金型などを使用することにより、
金型レスでご提供しております。
オーダー製作専門ですので、形状・メッシュ・数量などを明記の上、
下記、お問い合わせフォームよりお問い合わせください。
上記の通り、オーダー製作(受託製作)を専門に行っておりますので、
形状やメッシュサイズ、フランジの板厚からご指定頂く必要があります。
手書きでも結構ですので、わかっている範囲でご提示いただき打ち合わせして
製作させて頂いております。
また、図面以外にも現品から採寸し製作も可能です。
ただし、壊してみなければ正しい寸法などが、わからないことがほとんどですので、
あらかじめご了承ください。
1)社内製作なので、詳細打ち合せが可能です。
2)1個製作から対応が可能です。
3)メッシュ(金網)の種類、サイズ等自由に選択可能です。
4)メッシュ補強金具・取付金具等の製作が可能です。
5)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、もしくは、ラフスケッチで対応が可能です。
6)メッシュの張替え(不可能な場合もあります)
7)ハウジングからの製作
金属メッシュ 形状 型抜き加工のご相談は、こちらから
ストレーナーフィルターのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ(下記参照)・パンチングサイズ(板厚・穴径×穴と穴の間隔)などがわかる図面 を
送付いただければ、お見積もりいたします。
また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい(メッシュ サイズは破壊しないと確認ができません)。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。
左画像のように写真に詳細を入れて頂いた資料や
必要な情報が入った手書きのラフ図でも御問合せ可能です。
※各種寸法や部材情報・個数などを御記載お願いします。

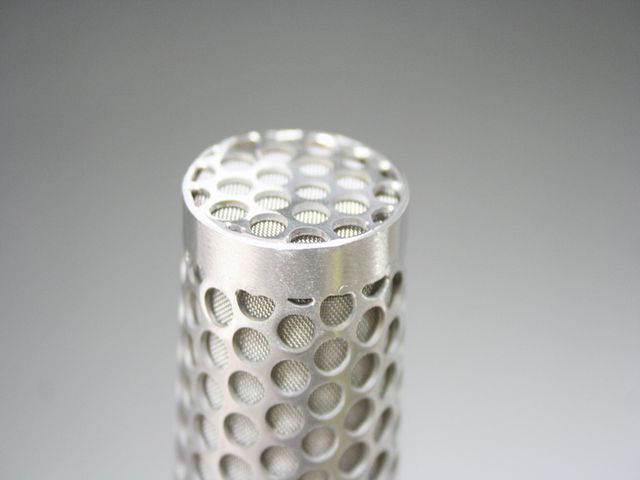

メッシュフィルターの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。
穴径(D):材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュに使用されるのは、大半が丸です。
ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。
フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。
板厚:材料の厚み
材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。
パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。
並列 千鳥90° 千鳥60° |
目開き w: 2つの縦線又は横線の内寸 線 径 d:金網ワイヤーの直径 ピッチ p:ワイヤーの間隔 |
メッシュ(金網) |
メッシュサイズを示す、〇〇メッシュとは
■金属の中心から中心の25.4mm(1インチ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635メッシュで目開きが20ミクロンがありますが、これ以上細いものも別注となります。
ストレーナー フィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。
(他の金網も取り扱っておりますので、ご相談ください)
◆平たたみ織 メッシュ 50~500メッシュまで。 |
|||
メッシュ | 線径 | 通過粒球子参考値 | |
縦×横 | mm | μm | |
50 MESH | 10 × 50 | 0.80 / 0.55 | 360 |
64 MESH | 12 × 64 | 0.58 / 0.43 | 300 |
80 MESH | 14 × 80 | 0.45 / 0.35 | 250 |
90 MESH | 15 × 90 | 0.40 / 0.30 | 200 |
100 MESH | 16 × 100 | 0.35 / 0.28 | 200 |
110 MESH | 22 × 110 | 0.35 / 0.25 | 160 |
24 × 110 | 0.35 / 0.25 | 155 | |
120 MESH | 24 × 120 | 0.33 / 0.25 | 150 |
136 MESH | 32 × 136 | 0.32 / 0.21 | 122 |
150 MESH | 30 × 150 | 0.26 / 0.19 | 125 |
160 MESH | 30 × 160 | 0.23 / 0.17 | 110 |
180 MESH | 42 × 180 | 0.30 / 0.165 | 85 |
200 MESH | 24 × 200 | 0.22 / 0.14 | 88 |
40 × 200 | 0.18 / 0.14 | 90 | |
250 MESH | 50 × 250 | 0.14 / 0.11 | 78 |
300 MESH | 50 × 300 | 0.14 / 0.09 | 68 |
500 MESH | 80 × 500 | 0.094 / 0.055 | 36 |
(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)
◆綾たたみ織
メッシュ 100~3600メッシュまで。(製作可能範囲) (畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。) |
|||
メッシュ | 線径 | 通過粒球子参考値 | |
縦×横 | mm | μm | |
150 MESH | 20 × 150 | 0.45 / 0.35 | 138 |
200 MESH | 20 × 200 | 0.35 / 0.28 | 115 |
250 MESH | 20 × 250 | 0.25 / 0.21 | 87 |
30 × 250 | 0.25 / 0.21 | 85 | |
300 MESH | 30 × 300 | 0.26 / 0.19 | 77 |
360 MESH | 32 × 360 | 0.23 / 0.15 | 55 |
400 MESH | 40 × 400 | 0.19 / 0.13 | 58 |
500 MESH | 50 × 500 | 0.14 / 0.11 | 46 |
600 MESH | 60 × 600 | 0.13 / 0.09 | 38 |
80 × 600 | 0.12 / 0.09 | 35 | |
700 MESH | 80 × 700 | 0.10 / 0.075 | 32 |
800 MESH | 100 × 800 | 0.10 / 0.07 | 22 |
165 × 800 | 0.07 / 0.05 | 25 | |
1000 MESH | 120 × 1000 | 0.08 / 0.053 | 20 |
1200 MESH | 150 × 1200 | 0.065 / 0.045 | 16 |
1400 MESH | 165 × 1400 | 0.07 / 0.04 | 15 |
200 × 1400 | 0.07 / 0.04 | 14 | |
1480 MESH | 165 × 1480 | 0.065 / 0.04 | 13 |
1550 MESH | 165 × 1550 | 0.065 / 0.035 | 13 |
1600 MESH | 250 × 1600 | 0.055 / 0.037 | 13 |
2000 MESH | 200 × 2000 | 0.05 / 0.028 | 12 |
2300 MESH | 325 × 2300 | 0.035 / 0.025 | 5.0 |
2600 MESH | 350 × 2600 | 0.03 / 0.022 | 4.9 |
3000 MESH | 400 × 3000 | 0.03 / 0.018 | 4.5 |
3600 MESH | 510 × 3600 | 0.025 / 0.015 | 4.0 |
