スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「ストレーナーフィルターの製作」

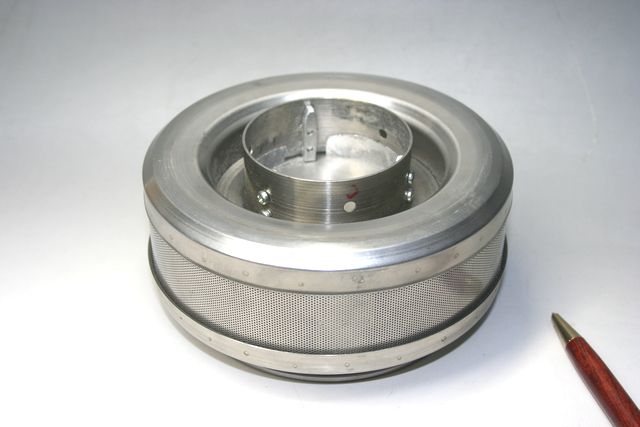

ストレーナーフィルターの製作画像
材質 ステンレス(SUS304)
ご依頼数量 2個

新薬研究用ストレーナーフィルターの、製作事例です。

製品企画段階からの、製作方法のご提案


今回のストレーナーフィルターでは底部や口金部がヘラ絞りで、
異形に加工しているため、スポット溶接電極を入れるのが難しい形状をしていますが、
専用の電極を製作しスポット溶接での組立加工を実現しました。
スポット溶接で接合を行っていますが、美観を維持しています。

製品開発の加工にあたり、不安点や他社でお断りされた案件はご相談ください。
また、加工が困難な場合には、実現可能な加工提案をさせて頂きます。


板金から溶接組立までの一貫製作


弊社では板金加工から溶接まで幅広い加工が可能です。
複雑な形状のストレーナーで他社で断られた案件でも、
是非弊社に一度ご相談下さい。


一個からのストレーナー製作


量産での対応しか出来ない、製造が中止になった、
ストレーナー単体での購入が出来ない等の理由でお困りのお客様
弊社ではストレーナーの製作を1個から受付けしております。

ストレーナーの製作事例は、こちらから

「こだま」が、ご提供できること


1)社内製作なので、詳細打ち合せが可能です。
2)メッシュ(金網)の種類、サイズ等自由に選択可能です。
3)メッシュ補強金具・取付金具等の製作が可能です。
4)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、もしくは、ラフスケッチで対応が可能です。
5)メッシュの張替え(不可能な場合もあります)
6)ハウジングからの製作


7)全国対応


※金属メッシュ・形状・型抜き加工のご相談も、下のフォームからお問合せ下さい!!


【お問い合わせ方法】


ストレーナーフィルターのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ(下記参照)・パンチングサイズ(板厚・穴径×穴と穴の間隔)などがわかる図面 を
送付いただければ、お見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい(メッシュ サイズは破壊しないと確認ができません)。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。

ストレーナーフィルターの製作図1.jpg ストレーナーフィルターの製作図2.png



金属メッシュ 形状 型抜き加工のご相談は、こちらから


ストレーナーフィルターとは


ストレーナーフィルターとは、「濾し器」を表します。本来、機器に装着されている、
圧力調整装置などに異物が入らないように、濾過を行う機器をストレーナーと呼び、
流体の 異物除去の目的で、濾過を行う装置をフィルターと呼びますが、
一般的には混在した名称として使われています。

ストレーナーフィルター に使用されるパンチングメタル


メッシュストレーナーの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径(D)
:材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュストレーナーに使用されるのは、大半が丸です。

ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。

フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。

板厚:材料の厚み

材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。


パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。

      並列              千鳥90°             千鳥60°

ストレーナーフィルター使用網


(他の金網も取り扱っておりますので、ご相談ください)

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)
メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
