スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「道路標識のスポット溶接(アルミニウム)」

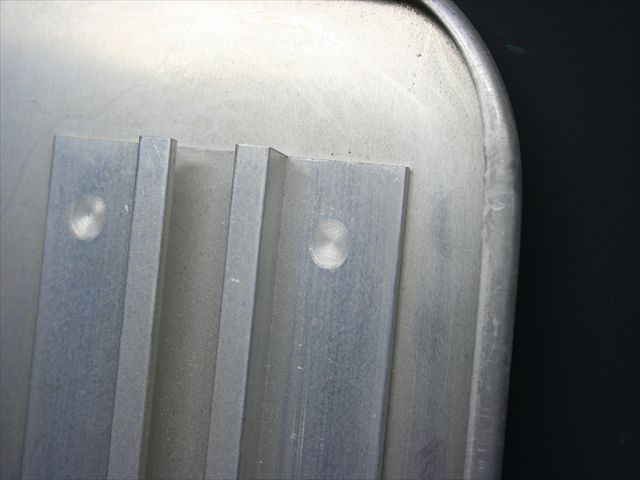

道路標識のスポット溶接(アルミニウム)画像
材質 本体:アルミニウム(A1100)t2.0、 取付部材:アルミニウム(A6063) t2.0
ご依頼数量 300個

アルミスポット溶接


道路標識(アルミニウム)のスポット溶接事例です。
 材料の取り付け部材側はA6063で抵抗溶接に適した部材なのですが
本体側がA1100で純度の高いアルミニウムになっており、純度の高いアルミニウムは
電気抵抗値が低いためスポット溶接には向いていません。

ですが、片側がA6063ということでスポット溶接することが可能です。
 板厚は本体部材、取り付け部材ともに2.0mmです。

※できればA1100は避けた方がいいです。
 A5000番が一番スポット溶接性が高いです。

ナゲット(溶接痕)
