スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「ステンレス半球・球体の販売」

ステンレス半球・球体の販売画像
材質 ステンレス
ご依頼数量 1個から

豊富な在庫で、1個から対応しています。
「こだま」では、さまざまなサイズのパイプのエンド部分、建築部品、ジョイント(継手)などに
使用する、半球キャップ及び半球キャップへの追加工、
半球キャップを重ね合わせて溶接→研磨の球体を、取り扱っています。


           【半球(鏡面仕上げ)

IMG_0400.JPG IMG_8455.JPG

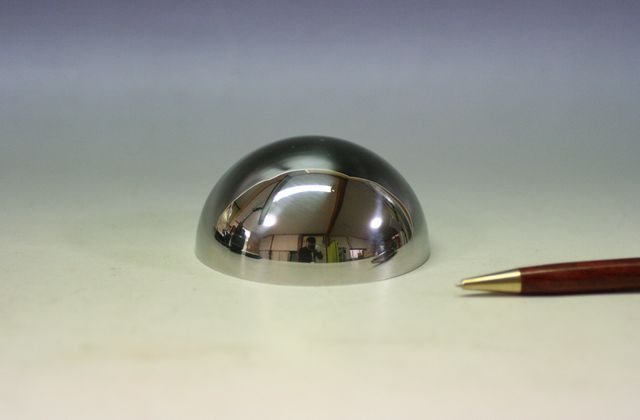

φ70半球(SUS304 t1.0)鏡面仕上げ
※プレス→鏡面研磨

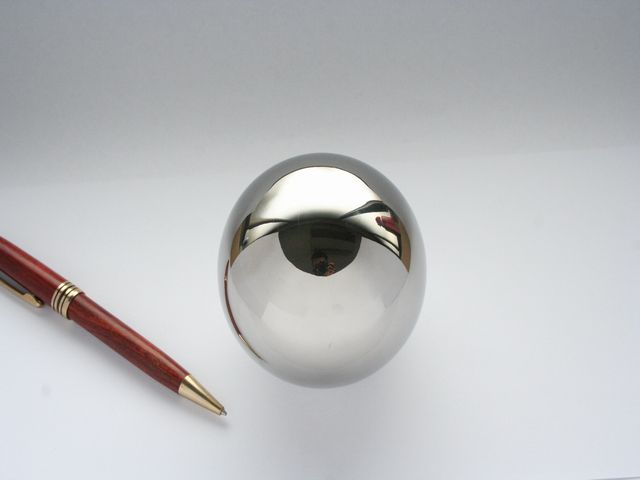

φ70球体(SUS304 t1.0)鏡面仕上げ
※プレス→溶接→鏡面研磨



            【半球(未研磨)
        2種類の製作方法が有り、成形(絞り)方法により傷のつき方が違います。

IMG_8668.JPG IMG_8675.JPG

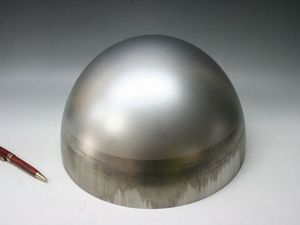

φ300半球(SUS304 t1.5)プレス加工表面
※開口部に向かって、縦目の絞り傷が入っています。

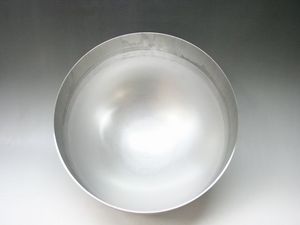

φ300半球(SUS304 t1.5)プレス加工裏面
※開口部に向かって、縦目の絞り傷が入っています。

IMG_0535.JPG IMG_0536.JPG
φ500半球(SUS304 t1.5)へら絞り加工表面
※全体的に、円形の絞り傷が入っています。
φ500半球(SUS304 t1.5)へら絞り加工裏面
※全体的に、円形の絞り傷が入っています。



               【追加工】

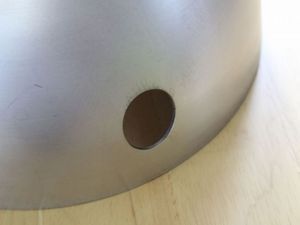

【半球 穴あけ(追加工)表
φ70球体(SUS304 t1.0)鏡面仕上げ
※プレス→ドリル加工
仕様によりますが、多穴加工も対応可能です。

【半球 HL(ヘアライン)仕上げ
φ80半球キャップ(SUS304 t1.0)
HL(ヘアライン)仕上げ

※HL仕上げはオーダー数100個からの
対応となります。




【半球 2分割 切断加工
半球を、2分割にします。



穴あけ・溶接加工などの追加工も、可能な範囲承っておりますので、ご相談ください。


【規格品一覧】

半球・球体(SUS304材)は、下記のサイズであれば、1個から対応可能です。
※SUS316材は、オーダー数100個から対応可能です。
※板厚変更も極端でなければ可能ですが、オーダー数100個~となります。
※大量出荷の場合、在庫切れが生じます。(約3週間後には在庫準備完了)
※寸法誤差があります。
※研磨球は製法上の都合で、細かな傷が付く場合があります。

IMG_2269.JPG IMG_2271.JPG
半球キャップ 球体

半球
球体半部の形状。ストレート部分はありません。

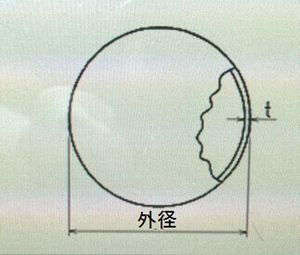

球体
半球キャップ2個を重ねて、溶接で接合を行ったもの
鏡面加工:バフ研磨

【注意事項】
●半球の場合、お見積もり価格には、カエリ取りは含まれておりません。(画像サンプル相当)
 カエり取りが必要な場合は、事前にご連絡ください。
 対応方法:バフ研磨・バレル研磨
●精密部品ではありませんので、寸法精度はラフになっています。



 『半球キャップ・球体 未研磨/鏡面仕上』
外径 板厚
Φ26 t1.0
Φ30 t0.8
Φ40 t0.8
Φ50 t0.8
Φ60 t1.0
Φ70 t1.0
Φ80 t1.0
Φ90 t1.0
Φ100 t1.5
Φ120 t1.5
Φ130 t1.5
Φ140 t1.5
Φ150 t1.5
Φ180 t1.5
Φ200 t1.5
Φ240 t1.5
Φ250 t1.5
Φ300 t1.5
Φ350 t1.5
Φ400 t1.5
φ450(t2.0)・φ500(t2.0)・φ600(t2.0)
ヘラ絞り加工として半球のみ対応可能です。


『半球化粧キャップ』
鋼管の規格サイズを、基準(外径)にしたもので、
パイプのエンド部分などに使用されます。
外径 板厚
Φ25 t1.5
Φ27.2 t1.5
Φ32 t1.5
Φ34 t1.5
Φ38 t1.5
Φ42.7 t1.5
Φ48.6 t1.5
Φ50 t1.5
Φ60.5 t2.0
Φ76.3 t2.0
Φ89.1 t2.0
Φ101.6 t2.5
Φ114.3 t2.5
Φ139.8 t3.0
Φ165.2 t3.0
Φ216.3 t3.0
Φ267.4 t3.0
Φ318.5 t3.0

半球・球体(φ600まで)の、ご購入は、お気軽にお問い合わせください。

(サイズにより、納期のかかるモノがありますので、ご了承ください)


【梱包・発送】

IMG_9627.JPG IMG_9420.JPG

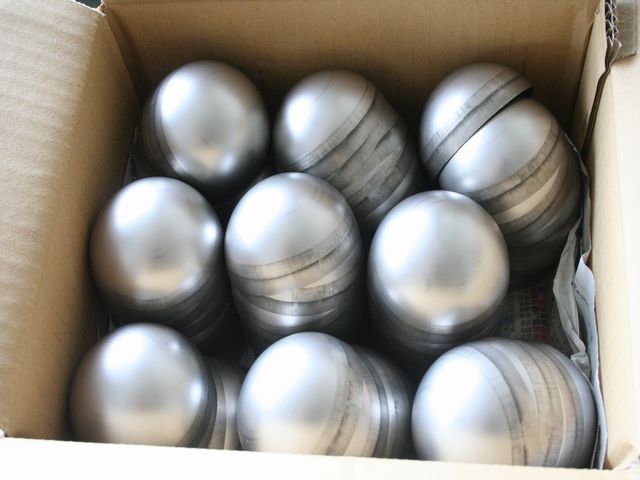

 半球、球体を、必要な数だけお届けします。


【お問い合わせ方法】
1)半球 もしくは 球体 を指定
2)材質
3)サイズ(径)
4)数
5)追加工が必要な場合は、その内容


を、このページ下方にある、問い合わせフォームの「お問い合せ内容」に,
記載を行い、送信下さい!
※お電話・FAXでも可
