スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「7メッシュ メッシュフィルター」

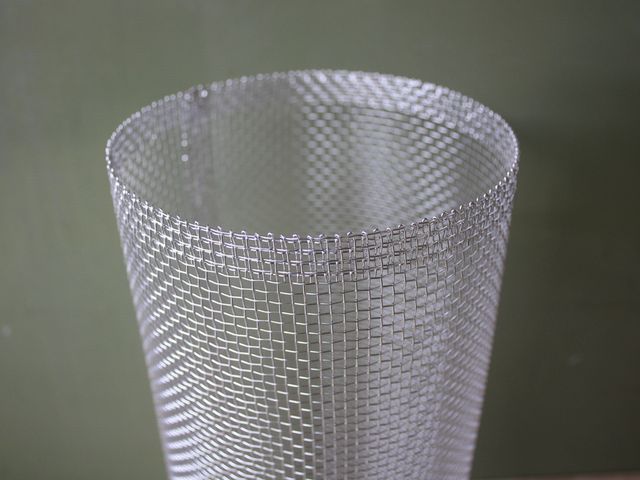

7メッシュ メッシュフィルター画像
材質 SUS304 7メッシュ
ご依頼数量 10個

メッシュフィルターとは


ストレーナーには、液体や気体のろ過器として、取り付ける箇所などにより、様々な構造・形状(メッシュフィルターの種類
があります。ストレーナーは、ゴミなどの触媒等の回収を行うことで、流体・気体のグレードアップを行い、
プラント機器の保護を行います。名称は、ストレーナーメッシュ、エレメント、スクリーン等、
さまざまな名称で呼ばれていますが、役割としては同じです。


メッシュフィルターの製作1個から


上記画像の事例は、円筒メッシュフィルター製作事例です。
上下ムダ折(折り返)、円周は、スポット溶接。縦方向、シーム溶接で製作しています。

※その他メッシュフィルターの製作事例は、こちらから


様々な形状に対応します。

IMG_11655.JPG IMG_16511.JPG

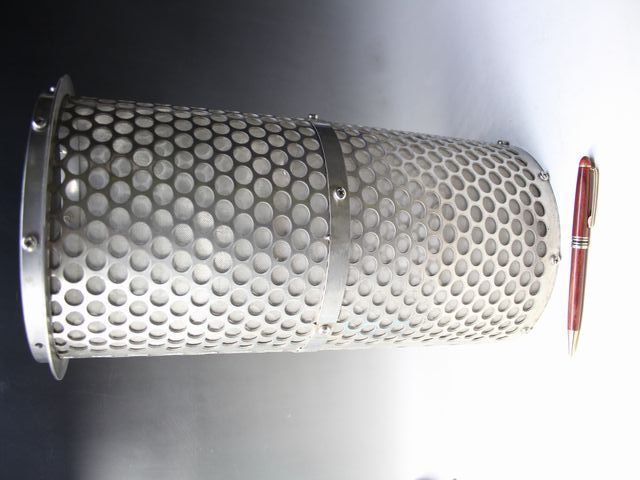

パンチングメタルを使用した、メッシュフィルター


液体や気体の配管に設置して、流体中のゴミを取り除く「ろ過器」です。構造としては、胴体(おおよそパンチングメタル)の内部または外部に、メッシュ(金網)を張って、そのメッシュ(金網)に異物が引っかかり、流体から異物を取り除くようになっています。メッシュは、異物のサイズに合わせて選定を行い、ストレーナー内部から外部に流体が流れる構造の場合には、胴体の外側に張り、ストレーナー外部から内部に流れる場合には、胴体の内側に張ります。

 流体が内から外へ流れる  流体が外から内へ流れる

バケットメッシュフィルター
テンポラリーメッシュフィルター

コニカルメッシュフィルター
コニカルメッシュフィルター

サクションメッシュフィルター
バケットメッシュフィルター



その他メッシュフィルター製作事例は、こちらから


メッシュフィルターの種類


1、配管型フィルターの構造

配管型フィルターの構造
コニカルフィルター(ろ過器)

ストレートの配管に、コニカルフィルターを設置して、流体中の触媒等の回収を行います。


2、Y型フィルターの構造

Y型フィルターの構造
テンポラリーフィルター(ろ過器)

Y型の配管に、テンポラリーフィルターを設置して、流体中の触媒等の回収を行います。


3、カムロックのフィルター取付構造

カムロックのフィルター取付構造
テンポラリーフィルター(ろ過器)

カムロックに、テンポラリーフィルターを設置して、気体・流体中の触媒等の回収を行います。

4、サクションフィルターの構造

サクションフィルターの構造
サクションフィルター(ろ過器)

ホースや配管先に、サクションフィルターを取付、気体・流体中の触媒等の回収を行います。


「こだま」が、ご提供できること


  1. 1)社内製作なので、詳細打ち合せが可能です。

  2. 2)1個製作から対応が可能です。

  3. 3)メッシュ(金網)の種類、サイズ等自由に選択可能です。

  4. 4)メッシュ補強金具・取付金具等の製作が可能です。

  5. 5)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、

     もしくは、ラフスケッチで対応が可能です。

  6. 6)メッシュの張替え(不可能な場合もあります)

  7. 7)全国対応


社内製作なので、詳細打ち合わせは、現場担当者と直接行っていただけます!!

排水フィルターのスポット溶接組立
排水フィルターのスポット溶接組立

オイルメッシュフィルターの鼻曲げ

オイル排水フィルターの
スポット溶接組立

オイル排水フィルターの絞り加工

お問い合わせ方法


金属メッシュフィルターのお問い合わせ・お見積もり依頼の際には本体構造、

材質、メッシュサイズなどがわかる図面 を送付いただければお見積もりいたします。
お問い合わせはこちらから


また、図面が無い場合には、手描きのラフスケッチを送付ください。
サンプルがある場合は、
送付下さい。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。




 担当:技術営業
 村川が、対応いたします!


金属メッシュ 形状 型抜き加工のご相談は、こちらから

inq_logo - コピー.jpg


【金属メッシュフィルター使用網】
(他の金網も取り扱っておりますので、ご相談ください)


金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

フィルター用金網

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。


メッシュ 線径 通過粒球子参考値
  縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
  縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
