「電子ビーム溶接について」

電子ビーム溶接について画像
ご依頼数量 1個からの受託溶接(テストピース及び、予備品は必要です)

電子ビーム溶接

電子ビーム溶接とは、真空中で放出した電子を高い電圧で加速させ、
コイルとレンズで収束させたビームを部材に衝突させることで、超高温を発生させて溶接する溶接方法です。
真空での突合せ溶接(共付け)になります。

DSC_0876755.png 【特徴(メリット)】
・溶接幅が狭く、深い溶け込みで溶接可能(レーザ溶接、プラズマ溶接よりも
 深い溶 接が可能)
・気体分子との衝突によるエネルギー損失を防止出来るので、レーザ溶接より
 効率がよい
・入熱範囲が狭いため、歪みを抑えた溶接が可能
・薄板の溶接が可能
・高融点金属である、タングステンやモリブデンの溶接も可能
・真空中での溶接のため、酸化・窒化の心配が無く、活性金属の溶接にも適している
・銅とステンレスなど難易度の高い異種金属の溶接が可能・
・気密性の高い溶接、重ね溶接が可能

【特徴(デメリット)】
・溶接開始準備(真空状態)・終了時(大気への開放)に時間を要するので、
 量産ラインには適さない
・真空状態を確保するためのチャンバサイズ内に、被溶接材を挿入・固定を
 しなければならないので、被溶接材のサイズに制限がある
・磁性材料はビームに影響(曲がる)を及ぼすため溶接不可
(脱磁後でも影響がでることもある)


電子ビーム溶接を使用している部品

センサー、ダイヤフラム部品、航空、宇宙部品、真空チャンバー、圧力タンク等の大型構造物、
水冷ジャケットなどの冷却部品等

電子ビーム溶接における、異種金属の溶接性

Al
Au
Co
Cr
Cu
Fe
Mg
Mn
Mo
Ni
Pb
Pt
Re
Sn
Ta
Ti
V
W
Ag Al Au Co Cr Cu Fe Mg Mn Mo Ni Pb Pt Re Sn Ta Ti V W

Ag:銀 Cr:クロム Mn:マンガン Pt:プラチナ Ti:チタン
Al:アルミニュウム Cu:銅 Mo:モリブデン Re:レニウム V:パナジウム
Au:金 Fe:鉄 Ni:ニッケル Sn:錫 W:タングステン
C::コバルト Mg:マグネシウム Pb:鉛 Ta:タンタル


【不向きな材料】

高融点材料であるモリブデン、ジルコニウム、タンタル合金の溶接
・亜鉛など成分中に蒸気圧の高い金属を多量に含む、真鍮や洋白など
・材料中にガスを多く含む鋳鉄やタフピッチ銅など
・溶接時に脆い金属化合物が出来る組合せ(アルミと鉄鋼、チタンと鉄鋼など

【溶接時の注意点】
・材料は十分な脱脂や異物の除去が必要です。
・溶接部は出来るだけ密着させる必要があります。


※異種金属溶接工法の種類は、こちらから


電子ビーム溶接事例紹介

2016-04-16 14.59.41.jpg
ステンレス電子ビーム溶接事例

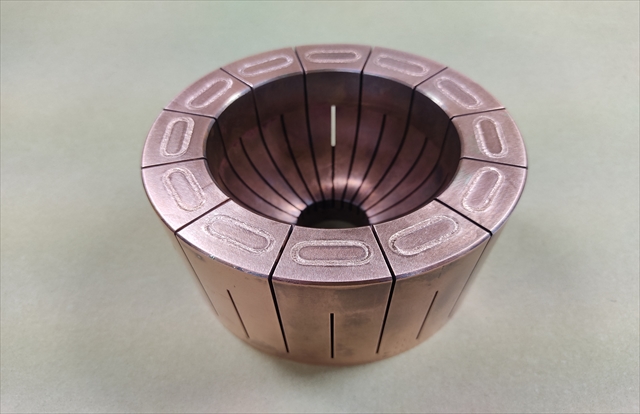

上記ステンレス、銅どちらの事例も水路を塞ぐための蓋を取り付ける加工に
電子ビームを用いています。電子ビームは深く溶け込ますことが出来るため
流体経路を安全に塞ぐことが可能です。


電子ビーム溶接で可能な、被溶接材の状態

重ね溶接
突合せ溶接.jpg突合せ溶接 淵の溶接.jpg
へりの溶接
深底内側からの溶接
