スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「フィルター張替え 修理」

フィルター張替え 修理画像

ストレーナーフィルターの張替え修理

ストレーナーにフィルターとして取付けされている100メッシュの金網が
破れてしまったため張替えを行いました。
破損前の状態にフィルターを張りなおして修理する事は可能ですが、
同じように破れてしまう可能性が高いため100メッシュの外側に
20メッシュの金網を補強として追加し、修理後に同じ破損が起きにくくしています。

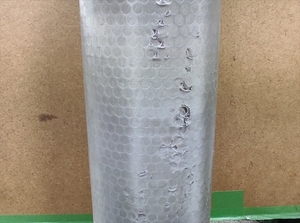

フィルター修理前

フィルター修理後

弊社では各種ストレーナーの製作を行っていますが、
現状使用されているストレーナーのメッシュ張替えも可能です。
※張替えできないストレーナーも御座いますので一度お問い合わせください。
・張替出来ない一例


上記のように金網を、パンチングで挟み込んでいる場合は張替不可です。


金網をパンチングで挟み込んでるメッシュフィルター事例

その他フィルター張替え事例

ストレーナーのメッシュの張替え

テンポラリーストレーナー650A (2).JPG
テンポラリーストレーナー650A メッシュ張替え

 フィルター張替え(2重) (6).jpg
2重構造のストレーナーメッシュ張替え

 ラインストレーナー (1).JPG
150メッシュのラインストレーナー



発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
