スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「φ12.0 パンチングストレーナー」

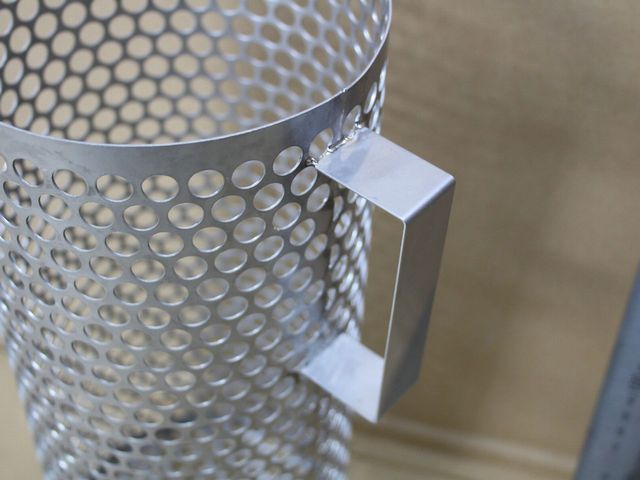

φ12.0 パンチングストレーナー画像
材質 SUS304
ご依頼数量 5個

パンチングストレーナーの製作


φ12.0の 60°千鳥のパンチングを使用した、ストレーナーの製作事例です。

さまざまな形状・サイズに対応します


メッシュフィルターには、用途に合わせてさまざまな形状・サイズがありますが、
「こだま」では、幅広い対応を行ってきましたので、製作における治工具が揃っています。

メッシュフィルターの形状・サイズは、製作事例を、ご参考にしてください。

ラフスケッチでも見積り可能


見積書の作成には形状と各種寸法、メッシュやパンチングサイズ、数量の
情報が必要です。
図面をおこす必要は有りません。簡単な手書きのラフ画に必要事項を
記載して頂ければ大丈夫です。

見積りに必要な情報でわからない部分が有る場合には「こだま」の
営業技術が直接対応し、ご相談させていただきます。

まずはお気軽にお問合せください。

※見積もり用ラフスケッチの例

金属メッシュ 形状 型抜き加工のご相談は、こちらから






メッシュフィルターに使用されるパンチングメタル


メッシュフィルターの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径(D)
:材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュに使用されるのは、大半が丸です。

ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。

フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。

板厚:材料の厚み

材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。


パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。

      並列              千鳥90°             千鳥60°
