スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「各種ストレーナー製作1個から」

各種ストレーナー製作1個から画像
材質 ステンレス、チタン、インコネル
ご依頼数量 製作1個から

さまざまな、ストレーナー製作1個から

こだま製作所では ビル住宅設備用ストレーナー(フィルター)、
給水ストレーナー、流し台用ストレーナー、工業用ストレーナーなど
ストレーナー(フィルター)内部にあたる パンチング及びメッシュ部分の
フィルター製作を数多く手掛けてまいりました。

量産加工は勿論ですが、1個からオーダー製作が可能というのも「こだま」の特徴です。
使用しているストレーナーとの交換など、お気軽にご相談ください!!

「こだま」が、ご提供できること

1)ストレーナー製作1個から
2)社内製作なので、詳細打ち合せが可能です。
3)メッシュ(金網)の種類、サイズ等自由に選択可能です。
4)メッシュ補強金具・取付金具等の製作が可能です。
5)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、もしくは、ラフスケッチで対応が可能です。
6)メッシュの張替え(不可能な場合もあります)
7)ハウジングからの製作

     ハウジング例

8)全国対応

製作事例一覧

ストレーナーA (3).JPG ストレーナー_0225 (62).jpg ストレーナーA (7).JPG ストレーナーAB (2).JPG
DSC_-thumb-autox333-7828 (1).jpg IMG_374-7830 (2).jpg IMG_374-7830 (3).jpg IMG_374-7830 (1).jpg

※その他ストレーナーの製作事例は、こちらから

お問合せ方法

「こだま」では、様々なメッシュストレーナーの製作(専門)を行っています。
金型レス製作を中心に、1個から対応しています。
使用しているストレーナーの代替品、あらたな開発案件、またはメッシュの張替え等のご相談は、
お気軽にお問合せ下さい。(構造により張替えできないタイプもあります)

※ハウジングの製作も承っていますので、ご相談ください。

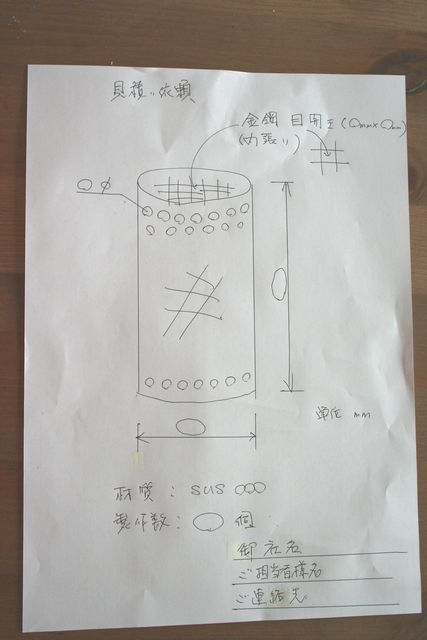

1、ラフ図例


フランジ・ニップル・パイプなどの接合が必要な
場合には、追記を行って送付・送信ください。
ご依頼時、部品支給でも対応可能です。


2、実物測定→ラフスケッチ→作図

ストレーナー (1).jpg
測定
ストレーナー 358(2).jpg
測定
ストレーナー 358(3).jpg
必要寸法確認後ラフスケッチを送付

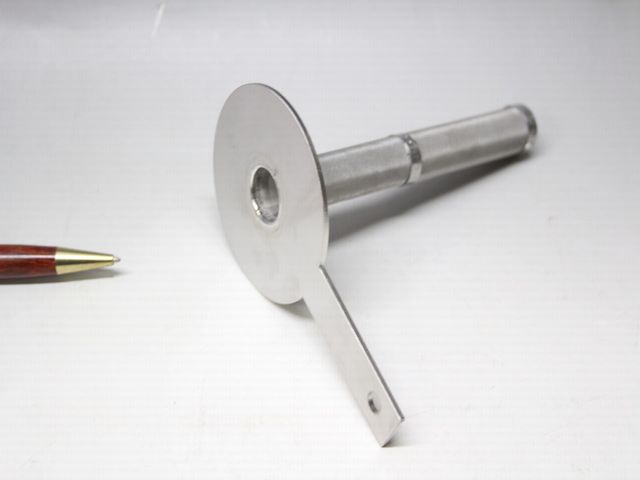

ストレーナー 358(4).jpg
弊社による作図(有償)


3、事例画像を使用したラフ図案

※弊社事例画像は、他の目的では使用できません。

画像を使用したラフ図案
個数・詳細内容等をお問合せ内容欄に記載ください。





ストレーナーとは


ストレーナーには、液体や気体のろ過器として、取り付ける箇所などにより、様々な構造・形状(ストレーナーメッシュの種類)があります。ストレーナーは、ゴミなどの触媒等の回収を行うことで、流体・気体のグレードアップを行い、プラント機器の保護を行います。名称は、ストレーナー、ストレーナーメッシュ、エレメント、スクリーン等、さまざまな名称で呼ばれていますが、役割としては同じです。ここでは、ハウジングを含めた内容ではなく、消耗頻度の高いインナー部分の構造を解説します。

1、配管型ストレーナーの構造

配管型ストレーナーの構造
コニカルストレーナー(ろ過器)

ストレートの配管に、コニカルストレーナーを設置して、流体中の触媒等の回収を行います。

2、Y型ストレーナーの構造

Y型ストレーナーの構造
テンポラリーストレーナー(ろ過器)

Y型の配管に、テンポラリーストレーナーを設置して、流体中の触媒等の回収を行います。

3、カムロックのストレーナー取付構造

カムロックのストレーナー取付構造
テンポラリーストレーナー(ろ過器)

カムロックに、テンポラリーストレーナーを設置して、気体・流体中の触媒等の回収を行います。

4、サクションストレーナーの構造

サクションストレーナーの構造
サクションストレーナー(ろ過器)

ホースや配管先に、サクションストレーナーを取付、気体・流体中の触媒等の回収を行います。

5、油水分離ユニットの構造

油水分離ユニットの構造
IMG_374-7830 (2).jpg
カートリッジ式ストレーナー

油水分離ユニットに、カートリッジ式ストレーナーを取付、油水の分離を行います。

ストレーナー(ろ過器)の構造


胴体(おおよそパンチングメタル)の内部または外部に、メッシュ(金網)を張って、そのメッシュ(金網)に異物が引っかかり、流体から異物を取り除くようになっています。メッシュは、異物のサイズに合わせて選定を行い、ストレーナー内部から外部に流体が流れる構造の場合には、胴体の外側に張り、ストレーナー外部から内部に流れる場合には、胴体の内側に張ります。

ストレーナー1 (2).png


ストレーナー(ろ過器)の、その他形状はこちらから

「ろ過装置のストレーナー部のみ製作したい」「あらたにストレーナーを開発したい」
そのようなご要望に、製作1個から対応していますので、お気軽にお問合せ下さい。
※お問合せ方法は、ページ後方に記載しています。

ストレーナーのさまざまな形状(製作事例)


1)コニカルストレーナーフィルター各種

コニカルストレーナーA
コニカルストレーナーB
コニカルストレーナーC


2)テンポラリーストレーナー各種

テンポラリーストレーナーA
テンポラリーストレーナーB
テンポラリーストレーナーC

テンポラリーストレーナーD
テンポラリーストレーナーE
テンポラリーストレーナーF


3)サクションストレーナー各種

サクションストレーナーA
サクションストレーナーB
サクションストレーナーC

サクションストレーナーD
サクションストレーナーE
サクションストレーナーF


4)バケットストレーナーメッシュ各種

バケットストレーナー1
バケットストレーナー2
ストレーナーメッシュ_0225 (77).JPG
バケットストレーナー3


5)濾過用ストレーナー

DSC_-thumb-autox333-7828 (1).jpg

濾過用ストレーナーA
IMG_374-7830 (1).jpg
濾過用ストレーナーB
IMG_374-7830 (2).jpg
濾過用ストレーナーC


その他ストレーナー フィルターの製作事例は、こちらから
メッシュフィルターの製作事例は、こちらから

メッシュの材質

ストレーナー フィルターの材質は、流体や気体のろ過器として使用するケースが多いので、SUS304、SUS316が主流ですが、
航空機や熱交換器等の高温環境で使用される場合には、インコネルを使用します。また、海水や酸系の薬品を使用する装置に使用す場合にはチタンが使用されています。

ストレーナー フィルターに使用されるパンチングメタル

メッシュストレーナーの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径(D)
:材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュストレーナーに使用されるのは、大半が丸です。

ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。

フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。

板厚:材料の厚み

材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。

パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。

      並列              千鳥90°             千鳥60°

ストレーナー フィルターに使用されるメッシュサイズ


目開き w: 2つの縦線又は横線の内寸

線 径 d:金網ワイヤーの直径

ピッチ p:ワイヤーの間隔

メッシュ(金網)


メッシュサイズを示す、〇〇メッシュとは

■金属の中心から中心の25.4mm(1インチ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは、0.02mmφ線×635メッシュで、目開きが20ミクロンのメッシュがありますが、これ以上細いものは別注となります。

織の種類とサイズ


ストレーナー フィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。
(他の金網も取り扱っておりますので、ご相談ください)


フィルター用金網

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。


メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0

発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。

記事に関連する製作事例

ソケット付きストレーナーの製作画像
ソケット付きストレーナーの製作
特注サクションストレーナー画像
特注サクションストレーナー
特殊形状ストレーナー製作画像
特殊形状ストレーナー製作
サクションストレーナー 150メッシュ画像
サクションストレーナー 150メッシュ
パンチングストレーナー 直径φ10mm画像
パンチングストレーナー 直径φ10mm
丈夫な平畳織金網製のストレーナー画像
丈夫な平畳織金網製のストレーナー
SUS316 サクションストレーナー画像
SUS316 サクションストレーナー
U型 ストレーナー用 メッシュフィルター画像
U型 ストレーナー用 メッシュフィルター
