| 材質 | ステンレス |
|---|

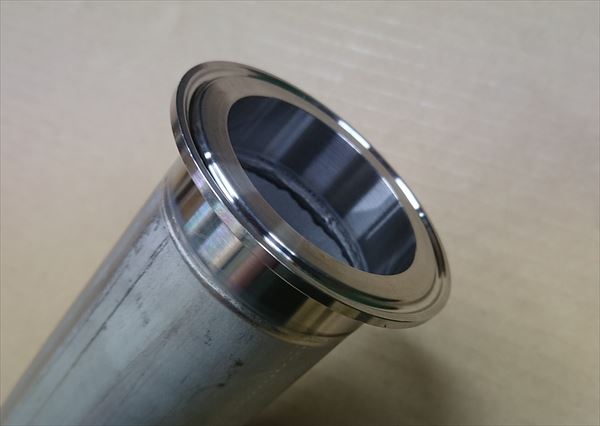

パイプとフランジをティグ（アルゴン）溶接で取り付けました。
パイプの先にはストレーナーを溶接しており、ストレーナーを設備に取り付けるためのフランジです。
パイプには粘土のある流体を通すため、しっかりとした強度と気密性が必要となります。
また、今回使用したフランジはヘルールフランジと呼ばれる製品です。
このフランジはパイプと同径の立ち上がりが付いるため溶接しやすく、
表面には溝が切っており、ガスケットを取り付けて気密性の高い接続が可能です。
パイプの先に取り付けるストレーナーも溶接にて取り付けています。
ストレーナーは金網をパンチングで補強し、更に流れる方向を制御するために
半分目隠ししています。
左画像のように写真に詳細を入れて頂いた資料や
必要な情報が入った手書きのラフ図でも御問合せ可能です。
※各種寸法や部材情報・個数などを御記載お願いします。
メッシュフィルターの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。
穴径（D）：材料にあけた穴の径（大きさ）。丸・四角・六角形などさまざまなものがありますが、
メッシュに使用されるのは、大半が丸です。
ピッチ（P）：穴と穴の中心の間隔。mm単位で指定されるので、8ｍｍであればP8と指定します。
フチ：穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。
板厚：材料の厚み
材質：SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。
パンチング穴の配列
パンチング穴の配列は、千鳥（チドリ）と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。
   並列 千鳥90° 千鳥60° |
 目開き w： 2つの縦線又は横線の内寸 線 径 d：金網ワイヤーの直径 ピッチ p：ワイヤーの間隔 |
 メッシュ（金網） |
メッシュサイズを示す、〇〇メッシュとは
■金属の中心から中心の25.4mm(1ｲﾝﾁ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635ﾒｯｼｭで目開きが20ﾐｸﾛﾝがありますが、これ以上細いものも別注となります。
ストレーナー フィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。
（他の金網も取り扱っておりますので、ご相談ください）
| ◆平たたみ織
メッシュ 50～500メッシュまで。 |
|||
| メッシュ | 線径 | 通過粒球子参考値 | |
| 縦×横 | ｍｍ | μm | |
| 50 MESH | 10 × 50 | 0.80 / 0.55 | 360 |
| 64 MESH | 12 × 64 | 0.58 / 0.43 | 300 |
| 80 MESH | 14 × 80 | 0.45 / 0.35 | 250 |
| 90 MESH | 15 × 90 | 0.40 / 0.30 | 200 |
| 100 MESH | 16 × 100 | 0.35 / 0.28 | 200 |
| 110 MESH | 22 × 110 | 0.35 / 0.25 | 160 |
| 24 × 110 | 0.35 / 0.25 | 155 | |
| 120 MESH | 24 × 120 | 0.33 / 0.25 | 150 |
| 136 MESH | 32 × 136 | 0.32 / 0.21 | 122 |
| 150 MESH | 30 × 150 | 0.26 / 0.19 | 125 |
| 160 MESH | 30 × 160 | 0.23 / 0.17 | 110 |
| 180 MESH | 42 × 180 | 0.30 / 0.165 | 85 |
| 200 MESH | 24 × 200 | 0.22 / 0.14 | 88 |
| 40 × 200 | 0.18 / 0.14 | 90 | |
| 250 MESH | 50 × 250 | 0.14 / 0.11 | 78 |
| 300 MESH | 50 × 300 | 0.14 / 0.09 | 68 |
| 500 MESH | 80 × 500 | 0.094 / 0.055 | 36 |
（畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）
|
◆綾たたみ織 メッシュ 100～3600メッシュまで。(製作可能範囲) （畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。） |
|||
| メッシュ | 線径 | 通過粒球子参考値 | |
| 縦×横 | ｍｍ | μm | |
| 150 MESH | 20 × 150 | 0.45 / 0.35 | 138 |
| 200 MESH | 20 × 200 | 0.35 / 0.28 | 115 |
| 250 MESH | 20 × 250 | 0.25 / 0.21 | 87 |
| 30 × 250 | 0.25 / 0.21 | 85 | |
| 300 MESH | 30 × 300 | 0.26 / 0.19 | 77 |
| 360 MESH | 32 × 360 | 0.23 / 0.15 | 55 |
| 400 MESH | 40 × 400 | 0.19 / 0.13 | 58 |
| 500 MESH | 50 × 500 | 0.14 / 0.11 | 46 |
| 600 MESH | 60 × 600 | 0.13 / 0.09 | 38 |
| 80 × 600 | 0.12 / 0.09 | 35 | |
| 700 MESH | 80 × 700 | 0.10 / 0.075 | 32 |
| 800 MESH | 100 × 800 | 0.10 / 0.07 | 22 |
| 165 × 800 | 0.07 / 0.05 | 25 | |
| 1000 MESH | 120 × 1000 | 0.08 / 0.053 | 20 |
| 1200 MESH | 150 × 1200 | 0.065 / 0.045 | 16 |
| 1400 MESH | 165 × 1400 | 0.07 / 0.04 | 15 |
| 200 × 1400 | 0.07 / 0.04 | 14 | |
| 1480 MESH | 165 × 1480 | 0.065 / 0.04 | 13 |
| 1550 MESH | 165 × 1550 | 0.065 / 0.035 | 13 |
| 1600 MESH | 250 × 1600 | 0.055 / 0.037 | 13 |
| 2000 MESH | 200 × 2000 | 0.05 / 0.028 | 12 |
| 2300 MESH | 325 × 2300 | 0.035 / 0.025 | 5.0 |
| 2600 MESH | 350 × 2600 | 0.03 / 0.022 | 4.9 |
| 3000 MESH | 400 × 3000 | 0.03 / 0.018 | 4.5 |
| 3600 MESH | 510 × 3600 | 0.025 / 0.015 | 4.0 |
| ヤマト運輸 荷物サイズ対応参考表 | ||
| サイズ | 合計寸法 | 重さ |
| 60サイズ | 60cm以内 | 2kgまで |
| 80サイズ | 80cm以内 | 5kgまで |
| 100サイズ | 100cm以内 | 10kgまで |
| 120サイズ | 120cm以内 | 15kgまで |
| 140サイズ | 140cm以内 | 20kgまで |
| 160サイズ | 160cm以内 | 25kgまで |
| 180サイズ | 180cm以内 | 30kgまで |
| 200サイズ | 200cm以内 | 30kgまで |
上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
