スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「金属メッシュフィルター 」

金属メッシュフィルター製作 1個から
(現在、法人様のみのご対応とさせていただいておりますのでご了承ください)

創業50余年、さまざまな金属メッシュフィルターを製作してまいりました。
仕様に合わせた構造に対応し、つくり方のご提案もいたしますので、お気軽にお問合せください。


製作事例サンプル(画像以外の形状・構造にも対応します

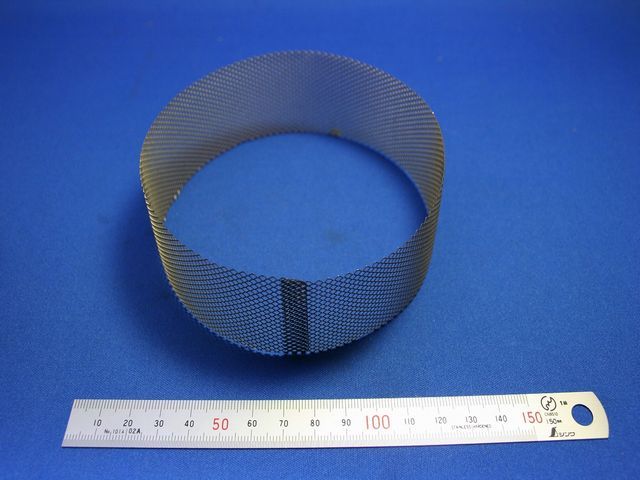

画像15スポット溶接 015.jpg




金属メッシュフィルター
(SUS304 60メッシュ)
●直径φ120 平織金網を丸めて
 シーム溶接して製作
●製作数:500個

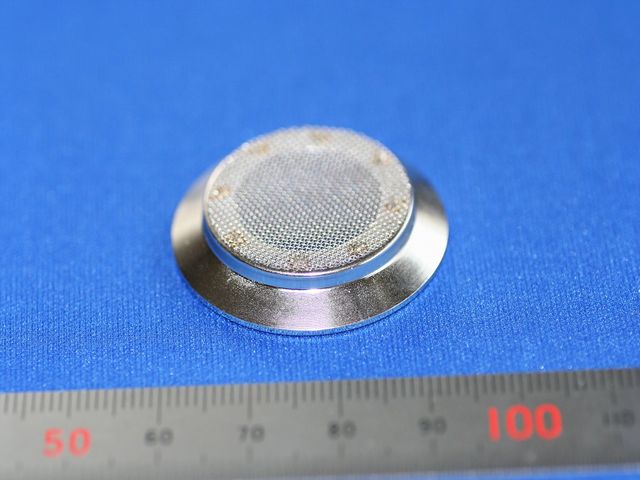

金属メッシュフィルター
(SUS316 200メッシュ)
●底部:三方折り込み

●スポット溶接組付け
●製作数:50個

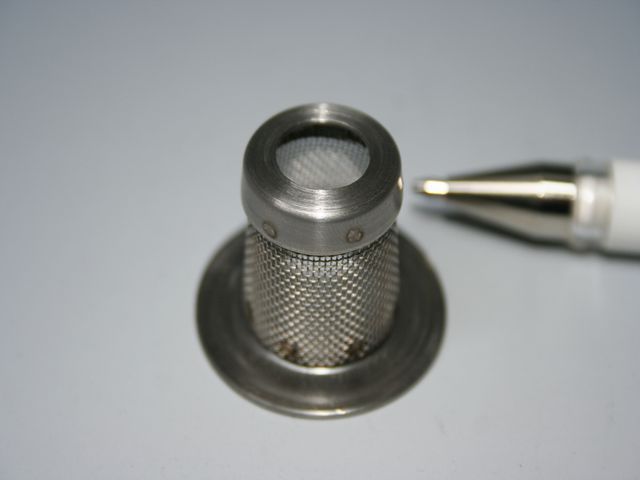

金属メッシュフィルター
(SUS304 200メッシュ)
●丸底:金網張り
●上下金具:オーダー製作(切削加工)
●口金含め、すべてオーダー製作
●シーム溶接・スポット溶接組付け

●製作数:1個

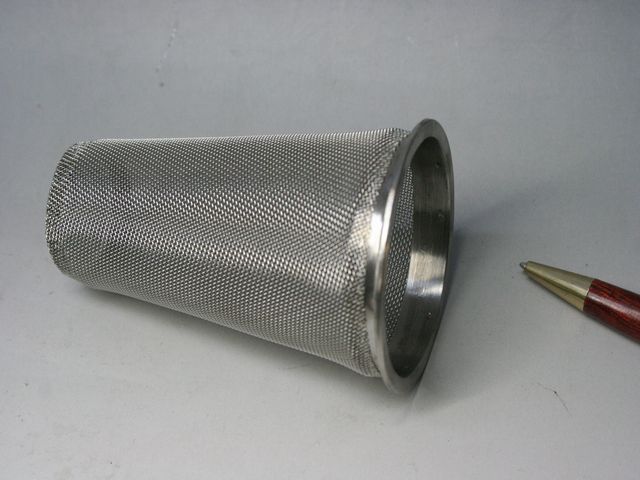

金属メッシュフィルター
(SUS304 40メッシュ)
●線材加工含め、すべてオーダー製作
●底部:金網直張り
●シーム溶接・スポット溶接組付け
●製作数:10個





金属メッシュフィルター
(SUS304 100メッシュ)
●金具:オーダー製作(切削加工)
●スポット溶接組付け
●製作数:20個
金属メッシュフィルター
(SUS304 100メッシュ)
●金具:オーダー製作(切削加工)
●スポット溶接組付け
●製作数:40個
金属メッシュフィルター
(SUS304 メッシュ)
●口金含め、すべてオーダー製作
●底部:金網直張り
●シーム溶接・スポット溶接組付け
●製作数:10個
金属メッシュフィルター
(SUS304 200メッシュ)
●口金含め、すべてオーダー製作
●底部:金網直張り
●シーム溶接・スポット溶接組付け
●製作数:1個

金属メッシュフィルターの、オーダー製作画像

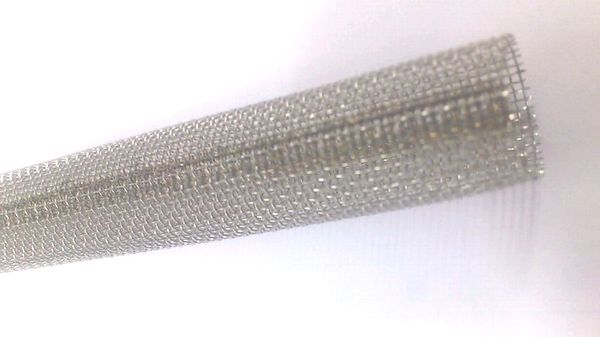

金属メッシュフィルター
(SUS316 60メッシュ)
●直径φ18 平織金網を丸めて
シーム溶接して製作
●製作数:5000個

金属メッシュフィルター
(SUS304 100メッシュ)
●金具:オーダー製作(切削加工)
●スポット溶接組付け
●製作数:20個

金属メッシュフィルター
(SUS304 60メッシュ)
●直径φ30×L250 平織金網を
 丸めてシーム溶接して製作
●製作数:5000個

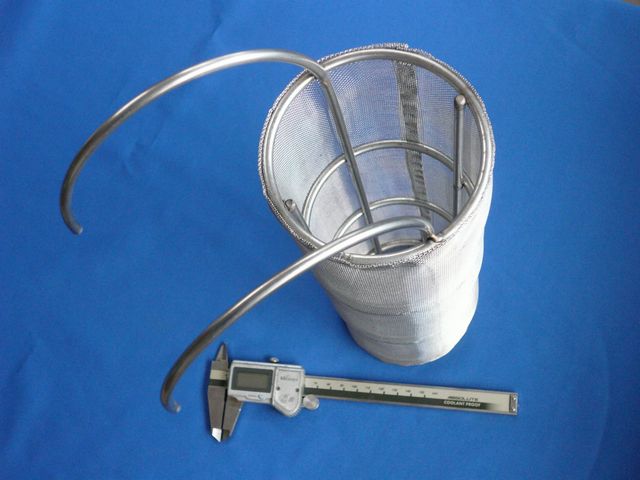

金属メッシュフィルター
(SUS304 80メッシュ)
●線材加工含めオーダー製作
●スポット溶接での貼り付け

●製作数:2000個

メッシュフィルター画像 ガスセンサーキャップ 各種ストレーナー製作

大型ストレーナー 画像

金属メッシュフィルター
(SUS304 7メッシュ)
●直径φ55のパンチングメタルの筒に平織金網を内側からスポット溶接にて貼り付け
●製作数:10個


金属メッシュフィルター
(SUS304 100メッシュ)
●直径φ6のステンレスキャップ底部内側から面溶接にて貼り付け
●製作数:60万個

金属メッシュフィルター
(SUS304 パンチングメタル)
●直径φ70パンチングの筒、皿形の底板をスポット溶接で
取付、筒反対側にコップ型の部品をスポット溶接で取付
●製作数8000個

金属メッシュフィルター
(SUS304 60メッシュ)
●直径φ850のパンチングメタルの筒に平織金網を内側からスポット溶接にて貼り付け
●製作数:1個

その他、金属メッシュフィルターは、製作事例集をご覧ください。


「こだま」が、ご提供できること

  1. 1)社内製作なので、詳細打ち合せが可能です。
  2. 2)1個製作から対応が可能です。
  3. 3)メッシュ(金網)の種類、サイズ等自由に選択可能です。
  4. 4)メッシュ補強金具・取付金具等の製作が可能です。
  5. 5)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、
     もしくは、ラフスケッチで対応が可能です。
  6. 6)メッシュの張替え(不可能な場合もあります)
  7. 7)全国対応


社内製作なので、詳細打ち合わせは、現場担当者と直接行っていただけます!!





排水フィルターのスポット溶接組立 排水フィルターのスポット溶接組立  オイルメッシュフィルターの鼻曲げ オイル排水フィルターの
スポット溶接組立
オイル排水フィルターの
絞り加工



お問い合わせ方法

金属メッシュフィルターのお問い合わせ・お見積もり依頼の際には本体構造、

材質、メッシュサイズなどがわかる図面 を送付いただければお見積もりいたします。
お問い合わせはこちらから


また、図面が無い場合には、手描きのラフスケッチを送付ください。
サンプルがある場合は、
送付下さい。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。




 担当:技術営業
 村川が、対応いたします!







金属メッシュフィルターとは


金属メッシュスト フィルターとは、「濾し器」を表します。本来、機器に装着されている、
圧力調整装置などに異物が入らないように、濾過を行う機器をストレーナーと呼び、
流体の 異物除去の目的で、濾過を行う装置をフィルターと呼びますが、
一般的には混在した名称として使われています。
「こだま」では、流体の濾過目的に使用する、金属メッシュを筒状にした濾過器を、
金属メッシュスフィルターと称しています。



【金属メッシュフィルター使用網】
(他の金網も取り扱っておりますので、ご相談ください)

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

フィルター用金網

◆平たたみ織

平たたみ織

メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。


メッシュ
Meshes Per Linear Inch
線径
Diameter of Wire
通過粒球子参考値
Nominal Microns
  縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

綾たたみ織

綾たたみ織

メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ
Meshes Per Linear Inch
線径
Diameter of Wire
通過粒球子参考値
Nominal Microns
  縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0

【金属メッシュフィルター使用パンチング】
