スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「ディスプレー金具のスタッド溶接(溶接痕無し)」

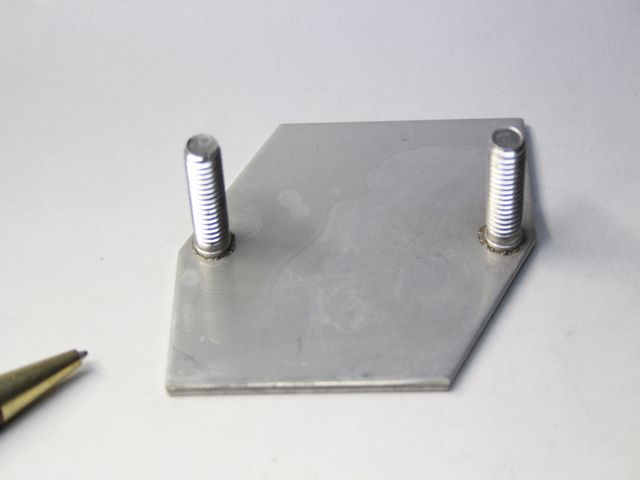

ディスプレー金具のスタッド溶接(溶接痕無し)画像
材質 ステンレス(SUS304)t3.0とM8
ご依頼数量 100個

裏側の溶接痕を無しで、スタッド溶接


ステンレス材(t3.0mm)に8mmのスタッドボルトを溶着しています。
スタッドと母材を接触させ、通電後、離す事で、アークを発生させ、母材の
溶融後、融液プールにスタッドを突きこむことで溶着します。
電流、電圧、加圧の管理だけでなく、母材の表面管理、固定チャックの
管理を確実に行なう事で、写真(赤丸印)の様に、溶接痕無しのスタッド溶接が可能です。


「こだま」が、ご提供できること


「受託加工」 試作から大量生産までの対応
       冶具レス加工及び、量産専用設備
       さまざまなスタット溶接事例は、こちらから
「部品製作」 各種スタッドボルトの入手から部品製作までの対応
       ※個数・製作内容で対応不可な場合もあります。
「冶具製作」 難易度の高いスタッド溶接の、冶具製作技術
「溶接方法の選択」 接合内容により、さまざまな溶接方法の選択
