「産業機器部品 真鍮スポット溶接」

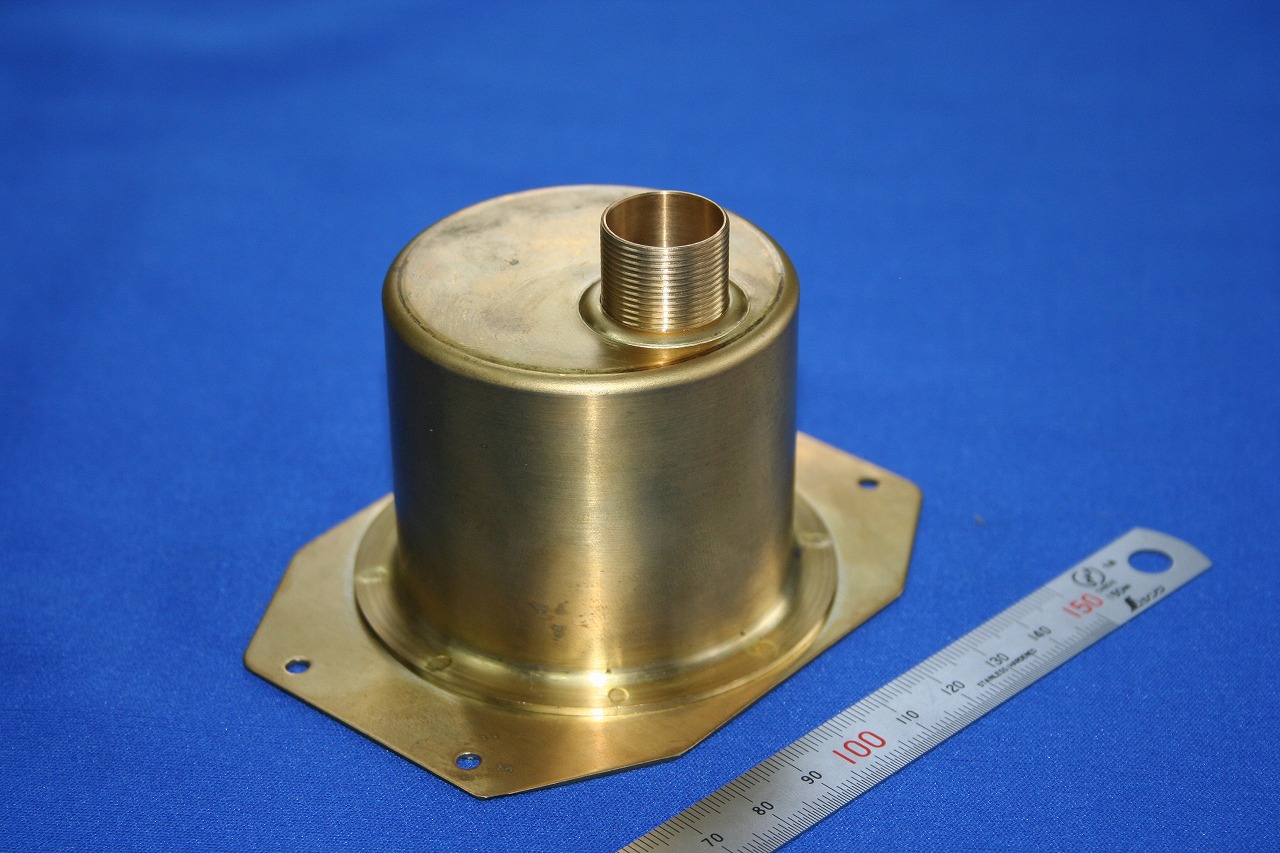

産業機器部品 真鍮スポット溶接
材質 真鍮(C2801)t1.0
ご依頼数量 100個

真鍮のスポット溶接

真鍮(C2801)t1.0のスポット溶接加工で組み付けを行った事例です。

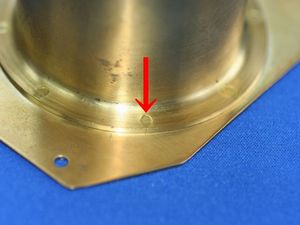

スポット溶接痕(ナゲット)の状態画像

位置決めは図面上致し方なく冶具で円形状の芯出しを行い吹き出し口の位置を外部的構造で
決めなければいけませんでしたが、フランジ部分と取り付け板にダボ穴(凸凹)をほどこしていれば
冶具の製作費も要りませんし、位置精度もそれなりに簡単に出すことが可能です。

また、真鍮のスポット溶接は溶接可能範囲が比較的狭く、溶接出力が低いと溶接出来ず溶接出力が高すぎると爆飛を起こします。
その性質上、表面の清浄度も必要で不純物が付着しいると溶接電流が安定せず接合不良、または爆飛が発生してしまいます。

「こだま」がご提供できること

1)各種溶接加工
2)溶接試作・立上げ支援・試験品の分析
3)各種治具・電極の製作
4)様々な材料、豊富な在庫と材料入手
SUS系、ニッケル系、リボン鋼、銅系、チタン系、インコネル系
5)精密板金部品の構想段階からのご相談
材質・形状・機能性など、構想段階から対応いたします。
6)金型レス製作で、精密板金部品製作1個から
標準化された独自の金型で、初期費用ゼロで小部品製作が可能
7)簡易金型技術における約100個のリピート品、約2000個の限定製作対応
8)t0.005~の箔・微細加工技術
9)各種表面処理・熱処理加工
