スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「洗浄籠の製作」

洗浄籠の製作画像
材質 SUS304
ご依頼数量 50個

特注金属籠の製作


SUS304製、金属部品の洗浄時(脱脂等)に用いる特注籠の製作事例です。
※「こだま」は特注製作専門です(1個から)。量産用の金型などを使用することなく
各製品に合った切断、曲げ、溶接を加工を行い1点ごとに職人の手によるオーダー製作を行います。
規格品でサイズがない場合にお役立てできます。

【切断加工】
⇒レーザーカット
⇒シャーリング
⇒ハサミで切断

【曲げ加工】
⇒ブレーキプレス
⇒ワイヤーベンダー
⇒手曲げ

【溶接加工】
スポット溶接
ティグ溶接
レーザー溶接

【仕上げ加工】
⇒酸洗い
⇒電解めっき ※材料が痩せて網目が粗くなります。精度が必要な場合には対応不可。

上記各加工より必要に応じて加工方法を選択し加工を行います。

◆その他洗浄籠の製作事例


固定取っ手付き洗浄籠(SUS316)

  • 直径φ250×80(本体サイズ)
  • 本体をメッシュのみで製作し液剤の持ち出しを最小にしています。
senjo_kago002.jpg 重ねることが出来る洗浄籠(SUS304)
  • 200×150(本体サイズ)
  • 取っ手を上に取り付ける事により重ねても横にズレないようになっています。


自在手付き洗浄籠(SUS304)
  • 500×350×300
  • 側面に自在に動く取っ手を取り付けています。
  • 取っ手は機械に吊るすために三角形状になっています。
senjo_kago004.jpg サイズ違い洗浄籠(SUS304)
  • 240×80×50、240×130×50
  • 同形状のサイズ違いの洗浄籠を製作しました。

メッキ用籠(SUS304)

  • 125×70×55
  • 蓋が外れる形状で製作しています。
  • スポット溶接のみの組立でコストダウンしています。

設備取付け用のフランジ付き洗浄籠(SUS316)

  • 回転シャフトに取り付け出来るようにフランジを取り付けています。
senjo_kago007.jpg 洗浄籠 パッチン錠取付け
  • 蓋固定用のパッチン錠を取り付けることが可能です。
  • 様々なサイズが有るので形状に合った選定を行います。
senjo_kago008.jpg 洗浄籠 丁番取付け
  • 蓋開閉のための丁番を取り付けることが出来ます。
  • 丁番も様々なサイズや形状があるため形状に合った形状を選定可能です。

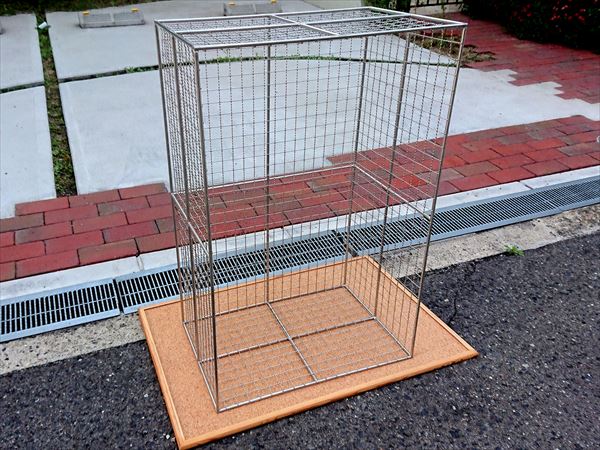

DSC_1574.JPG 大型金網籠
  • 1500×800  大型サイズの金網籠です。
  • フレームはφ16のステンレス丸棒を使用し、金網はφ2のクリンプ金網で強度を出しています。

【お問い合わせ方法】

洗浄籠のお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ・パンチングサイズなどがわかる図面 を送付いただければお見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい(メッシュ サイズは破壊しないと確認ができません)。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。

◆サンプル製品がある場合は、送付下さい
 ・納品時にご返却します。
 ・発注に至らなかった場合は、着払いで返送となります。

◆図面がある場合は送付下さい。

◆ラフスケッチでも可能ですので、材質、各寸法をご記入の上送信ください。
 下記スケッチの参考資料です。

IMG_7602.JPG ストレーナー作図.jpg

画像を使用したラフ図案
個数・詳細内容等をお問合せ内容欄に記載ください。

※常用項目以外は、大まかで結構です。
 材質・全長・径・メッシュサイズを記入してご連絡ください。
 分からないことが、ありましたらお気軽にご相談ください。



発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。

記事に関連する製作事例

洗浄カゴの製作画像
洗浄カゴの製作
メッキ用網カゴの製作画像
メッキ用網カゴの製作
ステンレスカゴ オーダー製作画像
ステンレスカゴ オーダー製作
メッキ用 網かご 製作画像
メッキ用 網かご 製作

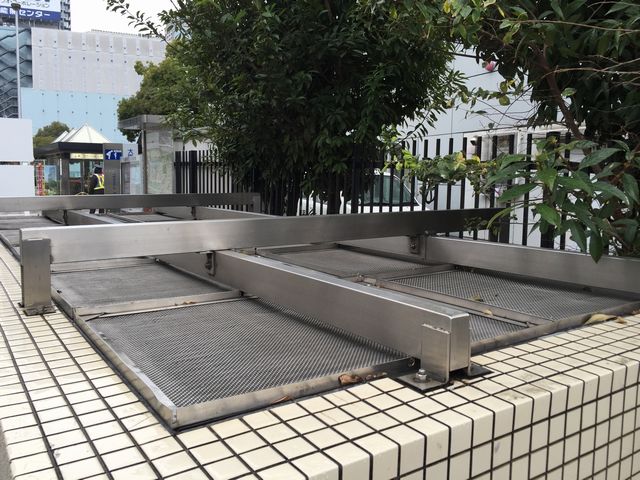

換気口蓋の製作画像
