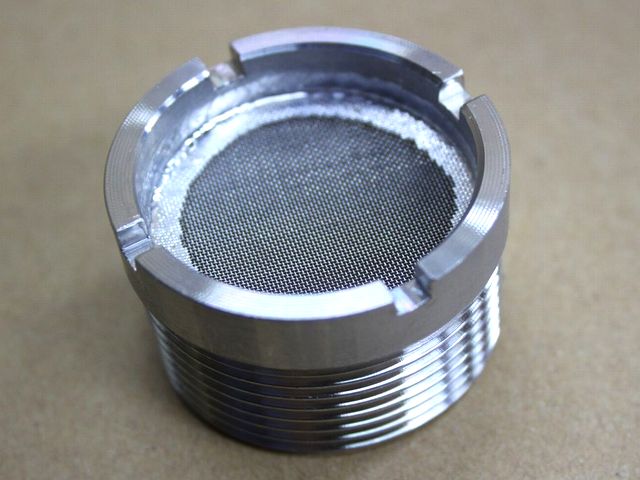

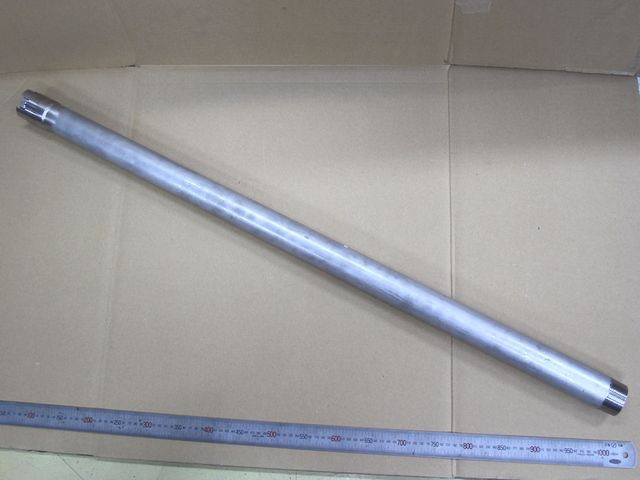

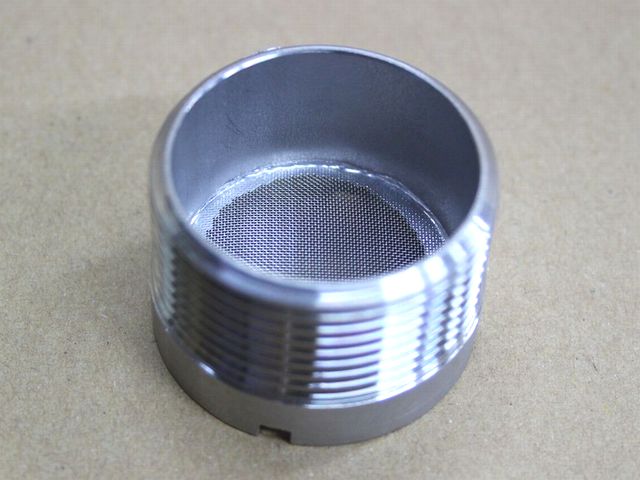

「特注 配管型ストレーナーメッシュ」

特注 配管型ストレーナーメッシュ画像
材質 SUS304
ご依頼数量 50本

ストレーナーメッシュの製作


事例は、特殊な配管型ストレーナーメッシュ(コニカルストレーナー50メッシュ)の、製作事例です。
部品支給(指定のメッシュの貼り付け)でも、いちからの製作でも対応可能です。
※製作内容によって対応できないモノもありますので、まずはご確認ください。

【お問い合わせ方法】


サクションフィルターのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ(下記参照)・パンチングサイズ(板厚・穴径×穴と穴の間隔)などが
わかる図面 を送付いただければお見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい(メッシュ サイズは破壊しないと確認ができません)。

※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。

IMG_7602.JPG ストレーナー作図.jpg

画像を使用したラフ図案
個数・詳細内容等をお問合せ内容欄に記載ください。

金属メッシュ 形状 型抜き加工のご相談は、こちらから

メッシュフィルターに使用されるパンチングメタル


メッシュフィルターの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径(D)
:材料にあけた穴の径(大きさ)。丸・四角・六角形などさまざまなものがありますが、
メッシュに使用されるのは、大半が丸です。

ピッチ(P):穴と穴の中心の間隔。mm単位で指定されるので、8mmであればP8と指定します。

フチ:穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。

板厚:材料の厚み

材質:SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。


パンチング穴の配列
パンチング穴の配列は、千鳥(チドリ)と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。

      並列              千鳥90°             千鳥60°



メッシュフィルターに使用されるメッシュサイズ


目開き w: 2つの縦線又は横線の内寸

線 径 d:金網ワイヤーの直径

ピッチ p:ワイヤーの間隔

メッシュ(金網)


メッシュサイズを示す、〇〇メッシュとは

■金属の中心から中心の25.4mm(1インチ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635メッシュで目開きが20ミクロンがありますが、これ以上細いものも別注となります。

織の種類とサイズ


ストレーナー フィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。
(他の金網も取り扱っておりますので、ご相談ください)


フィルター用金網

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。


メッシュ 線径 通過粒球子参考値
  縦×横 mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
  縦×横 mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
