「ステンレス製メッシュカバーの製作」

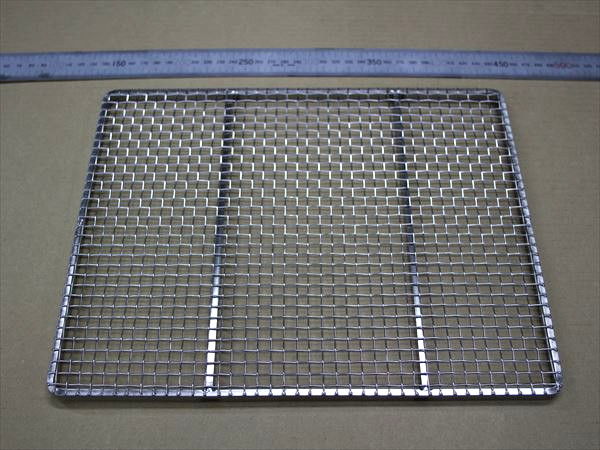

ステンレス製メッシュカバーの製作画像
材質 ステンレス
ご依頼数量 15個

ステンレスメッシュカバーの製作

ステンレスメッシュとフラットバーを用いてメッシュカバーを製作しました。

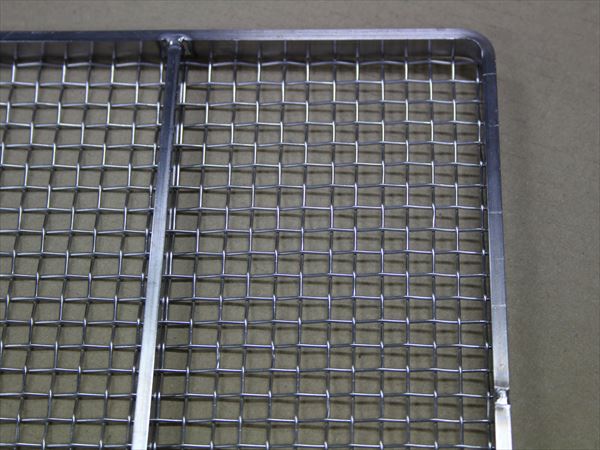

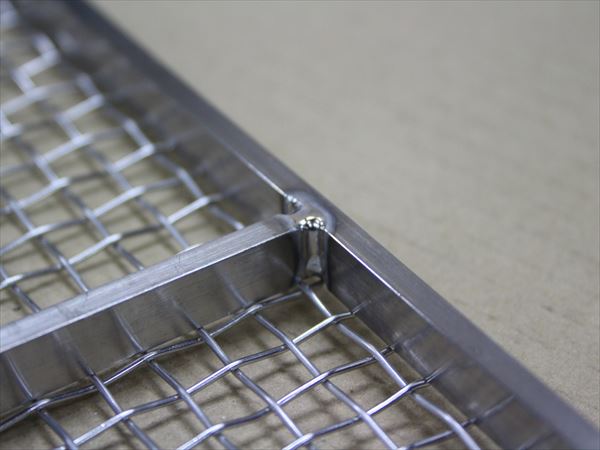

枠部分はフラットバーを曲げ、ティグ(アルゴン)溶接で接合し製作しています。
メッシュと枠は端面の全てをティグ(アルゴン)溶接で接合することにより強度と
安全性を確保しております。

外観・強度について

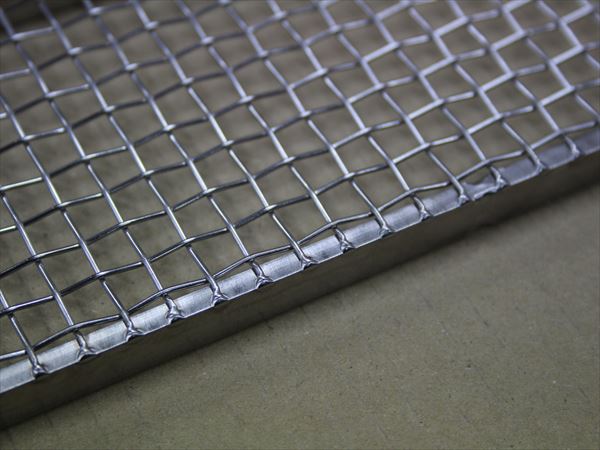

今回の製品は強度と安全のため、メッシュの端部を全周TIG溶接しております。
全周溶接する事により強度の確保と、綺麗な外観に仕上がっております。
今回の製品では歪みを出さずに溶接することが出来ましたが、全周溶接することにより
歪みが発生する可能性が有ります。
多少外観は損ないますがタップ溶接など断続的な溶接を用いると歪みを
避けることが出来き、コストも削減することが可能です。

【お問い合わせ方法】

メッシュカバーのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ(下記参照)・パンチングサイズ(板厚・穴径×穴と穴の間隔)などがわかる図面 を
送付いただければ、お見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい(メッシュ サイズは破壊しないと確認ができません)。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。




発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
