スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「テンポラリー ストレーナー・フィルター 製作」

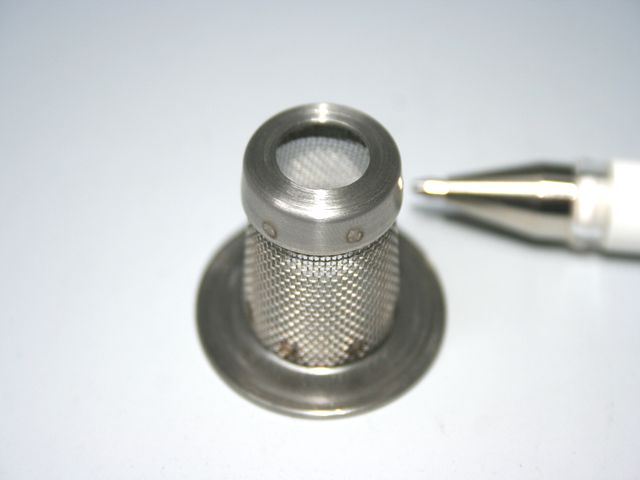

テンポラリー ストレーナー・フィルター 製作画像
ご依頼数量 1個~数百個

テンポラリー ストレーナー

テンポラリーとは、「仮の」「一時的な」という意味で、主にストレーナーフィルターでは、使い捨ての意味で用いられ、配管フランジに挟んで使用する簡易なストレーナーフィルターの名称で使用しています。
設備のフラッシング(洗浄)等の際に設置し、作業がが終われば配管より取り外し、交換します。


テンポラリーストレーナーの設置図

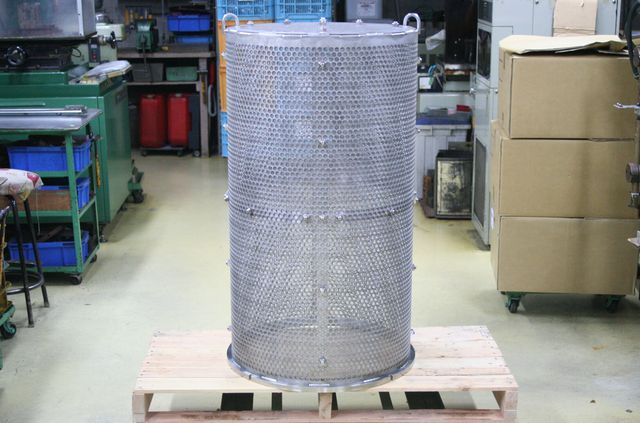

円筒型ストレーナーフィルター
コニカル(円錐)型ストレーナーフィルター
IMG_0427-330 (5).jpg
フラット型ストレーナーフィルター
設置方法:コニカル型と同じ
IMG_0427-330 (4).jpg
機械装置等専用に、製作を行って
取り付けられます

ストレーナー・フィルター1個からの製作

(法人様のみの対応となりますので、ご了承ください)

「こだま」では、様々な形状のストレーナーに対応した結果、製作に必要となる治工具を取り揃えていますので、
初期費用が生じることなく、1個からの製作が可能です。

※ストレーナーの製作事例は、こちらから

「こだま」が、ご提供できること

1)社内製作なので、詳細打ち合せが可能です。
2)メッシュ(金網)の種類、サイズ等自由に選択可能です。
3)メッシュ補強金具・取付金具等の製作が可能です。
4)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、もしくは、ラフスケッチで対応が可能です。
5)メッシュの張替え(不可能な場合もあります)
6)ハウジングからの製作
7)全国対応

【お見積りに必要な項目】

◆サンプル製品がある場合は、送付下さい

 ・納品時にご返却します。
 ・発注に至らなかった場合は、着払いで返送となります。
 ・メッシュ(網)はサイズ、サンプルを破壊しないと分かりません。


◆手書きの図面で、簡単にお問い合わせ

テンポラリーストレーナー製作のご依頼は、図面が無いケースがほとんどです。
また、手で書くのは簡単なのに、図面を起こすには複雑すぎる。
そういった場合は、手書きのイメージ図で結構です。
ただし、以下の内容だけは必ず記載ください。

形状がわかるイメージ図寸法メッシュの線形と目開き(線から線の間隔) or MESH:下記参照
パンチングの有無(写真の外側部分です):板厚・穴径×穴と穴の間隔フランジの有無
この5点が無いとお見積りできませんので、必ずお書きください。

※メッシュの種類は、下記に掲載しています。



金属メッシュ 形状 型抜き加工のご相談は、こちらから




その他、テンポラリーストレートメッシュの形状

thumb-250xauto-8303 (1).jpg
テンポラリーストレーナーメッシュ1
thumb-250xauto-8303 (3).jpg
テンポラリーストレーナーメッシュ2

thumb-250xauto-8303 (2).jpg
テンポラリーストレーナーメッシュ3
thumb-250xauto-8303 (4).jpg
テンポラリーストレーナーメッシュ4

thumb-250xauto-8303 (7).jpg
テンポラリーストレーナーメッシュ5
thumb-250xauto-8303 (8).jpg
テンポラリーストレーナーメッシュ6

thumb-250xauto-8303 (5).jpg
テンポラリーストレーナーメッシュ7
thumb-250xauto-8303 (6).jpg
テンポラリーストレーナーメッシュ8


金属メッシュフィルターとは

金属メッシュスト フィルターとは、「濾し器」を表します。本来、機器に装着されている、
圧力調整装置などに異物が入らないように、濾過を行う機器をストレーナーと呼び、
流体の 異物除去の目的で、濾過を行う装置をフィルターと呼びますが、
一般的には混在した名称として使われています。
「こだま」では、流体の濾過目的に使用する、金属メッシュを筒状にした濾過器を、
金属メッシュスフィルターと称しています。

【メッシュフィルター使用網】

(他の金網も取り扱っておりますので、ご相談ください)

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

◆平たたみ織

thumb-250xauto-8303 (3).png

メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。

メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

◆綾たたみ織

thumb-250xauto-8303 (2).png

メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
