スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「サクションストレーナー 」

サクションストレーナー 画像
材質 ステンレス（SUS304)
ご依頼数量 3個

ストレーナー製作、さまざまな形状に対応します！！
※製作数１個から対応可能です。

ねじ切りを施したパイプに、パンチング材をロール加工しティグ溶接で端面を
接合してパイプにしたものに、裏側から指定のメッシュをスポット溶接で貼り付け、
開口部上下をレーザー加工で形状カットを行なった、円板をティグ溶接で接合し、
最終組付（ティグ溶接）を行ったサクションストレーナーフィルターです。

サクションストレーナーとはポンプ等の吸い込み側に取り付けるストレーナーです。
※さまざまなストレーナーの製作事例は、こちらから

【お問い合わせ方法】

ストレーナーのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ（下記参照）・パンチングサイズ（板厚・穴径×穴と穴の間隔）などが
わかる図面 を送付いただければ、お見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい（メッシュ サイズは破壊しないと確認ができません）。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。

金属メッシュ　形状　型抜き加工のご相談は、こちらから


ストレーナーとは

ストレーナーとは、「濾し器」を表します。本来、機器に装着されている、
圧力調整装置などに異物が入らないように、濾過を行う機器をストレーナーと呼び、
流体の 異物除去の目的で、濾過を行う装置をフィルターと呼びますが、
一般的には混在した名称として使われています。

ストレーナー に使用されるパンチングメタル

メッシュストレーナーの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径（D）：材料にあけた穴の径（大きさ）。丸・四角・六角形などさまざまなものがありますが、
メッシュストレーナーに使用されるのは、大半が丸です。


ピッチ（P）：穴と穴の中心の間隔。mm単位で指定されるので、8ｍｍであればP8と指定します。

フチ：穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。

板厚：材料の厚み

材質：SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。

パンチング穴の配列
パンチング穴の配列は、千鳥（チドリ）と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。
並列　		 パンチング目7.png

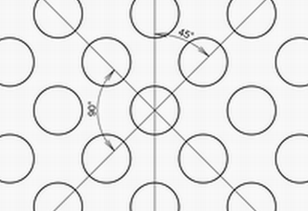

千鳥90°　		 パンチング目5.png
千鳥60°

ストレーナーの使用網

（他の金網も取り扱っておりますので、ご相談ください）

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

◆平たたみ織


メッシュ　50～500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。

（畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）
メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute		 ｍｍ μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36

◆綾たたみ織


メッシュ　100～3600メッシュまで。(製作可能範囲)

（畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）
メッシュ 線径 通過粒球子参考値
縦×横
Warp×Shute		 ｍｍ μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
