スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「メッシュスフィルター製作1個から」


メッシュストレーナー(SUS304 200メッシュ)
  • 口金含め、すべてオーダー製作
  • 底部:金網直張り
  • シーム溶接・スポット溶接組付け
  • 製作数:1個


「こだま」は、メッシュフィルターを1個から製作し、ご提供しています。

メッシュフィルターと称されるモノにも、さまざまな形態があります。
全ての形態に対応できるわけではありませんが、創業50余年の経験値を
活かして、さまざまな仕様のメッシュストレーナーの、製作をを行っています。
(法人様のみの対応となりますので、ご了承ください)


◆「こだま」が、ご提供できること

  1. 1)社内製作なので、1個製作から対応が可能
  2. 2)メッシュ、パンチングの種類、サイズ等自由に選択可能
  3. 3)メッシュ補強金具・取付金具等の製作が可能
  4. 4)製作図面がなくても、現物(メッシュサイズは破壊しないと厳密には分かりません)、
     もしくは、ラフスケッチで対応が可能です。
  5. 5)全国対応

※お問い合わせ方法については、事例集下に記載してあります。


メッシュフィルターとは「濾し器」を表します。本来、機器に装着されている、圧力調整装置などに異物が入らないように、濾過を行う機器をストレーナーと呼び、流体の異物除去の目的で、濾過を行う装置をフィルターと呼びますが、一般的には混在した名称として使われています。
「こだま」では、流体の濾過目的に使用する、メッシュを筒状にした濾過器を、メッシュフィルターと称しています。



◆メッシュフィルター製作事例

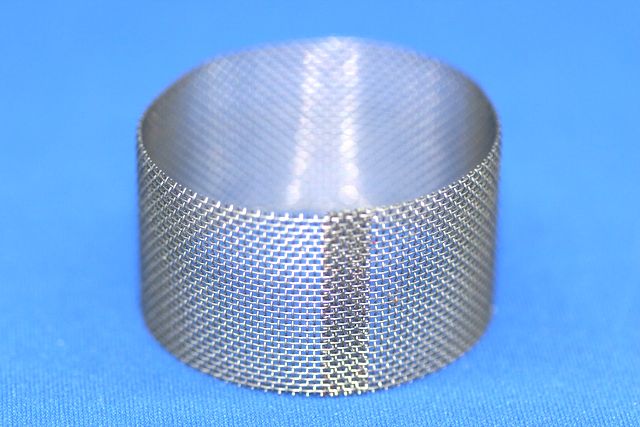

メッシュフィルター(SUS304 60メッシュ)

  • 直径φ40 平織金網を丸めてシーム溶接して製作
  • 製作数:5000個

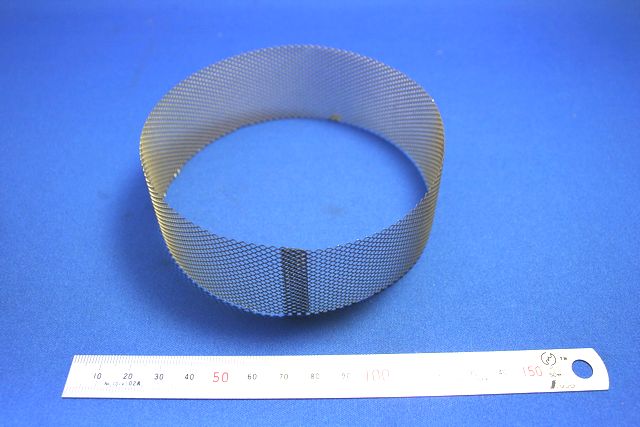

画像15スポット溶接 015.jpg

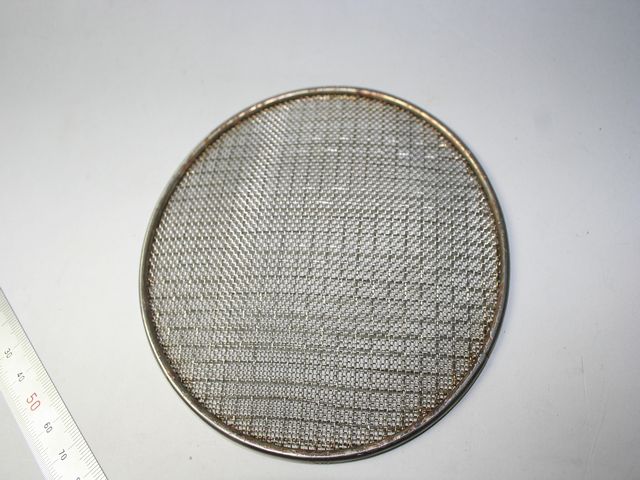

メッシュスフィルター(SUS304 60メッシュ)
  • 直径φ120 平織金網を丸めてシーム溶接して製作
  • 製作数:500個


取付ニップル付きメッシュスフィルター(SUS304 100メッシュ)
  • ニップルは規格品を使用、その他オーダー製作
  • ティグ(アルゴン)溶接・スポット溶接組付け
  • 製作数:1個

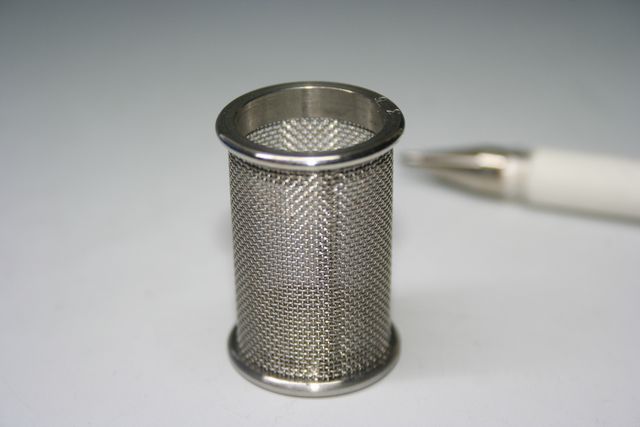

IMG_3236.JPG バケット形メッシュフィルター(SUS304 80メッシュ)
  • 丸底:金網張り
  • 上下金具:オーダー製作(切削加工)
  • スポット溶接組付け
  • 製作数:800個

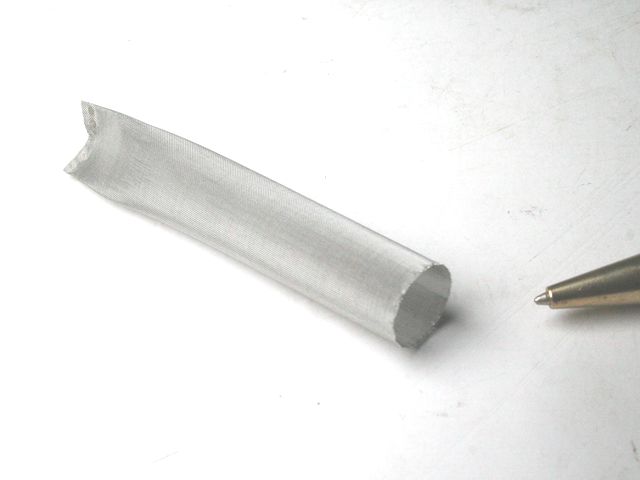

メッシュフィルター(SUS316 200メッシュ)

  • 底部:三方折り込み
  • スポット溶接組付け
  • 製作数:50個

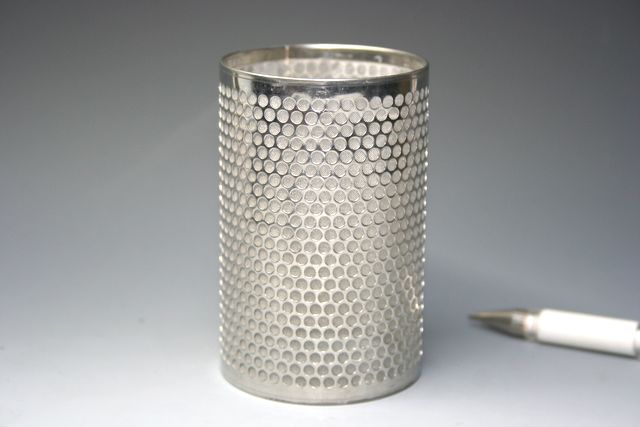

メッシュフィルター(SUS304 100メッシュ)

  • 胴体:外側パンチングメタルでの補強
  • スポット溶接組付け
  • 製作数:500個

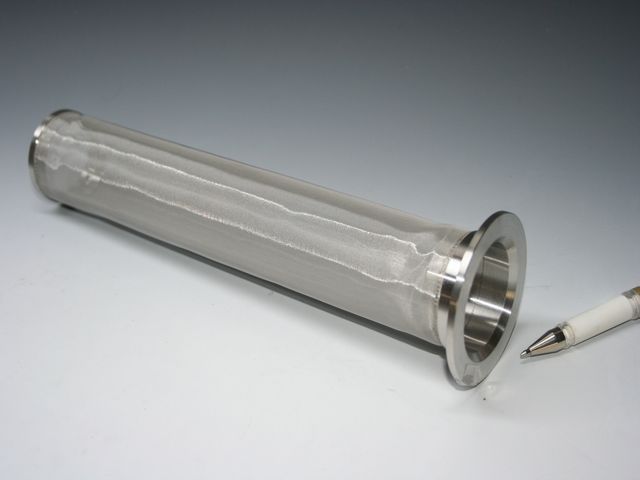

IMG_3223.JPG メッシュフィルター(SUS304 200メッシュ)
  • 丸底:金網張り
  • 上下金具:オーダー製作(切削加工)
  • 口金含め、すべてオーダー製作
  • シーム溶接・スポット溶接組付け
  • 製作数:1個

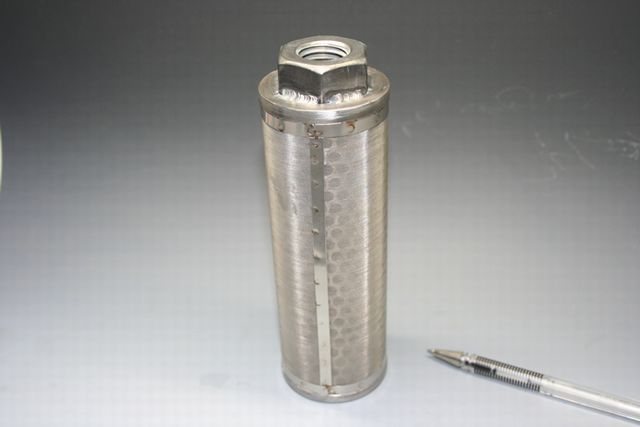

取付ニップル付きメッシュフィルター(SUS304 100メッシュ)
  • 丸底:金網張り
  • 上下金具:オーダー製作(溶接構造)
  • ティグ(アルゴン)溶接・スポット溶接組付け
  • 製作数:5個
IMG_8565.JPG メッシュフィルター(SUS304 200メッシュ)
  • 口金含め、すべてオーダー製作
  • 底部:金網直張り
  • シーム溶接・スポット溶接組付け
  • 製作数:10個

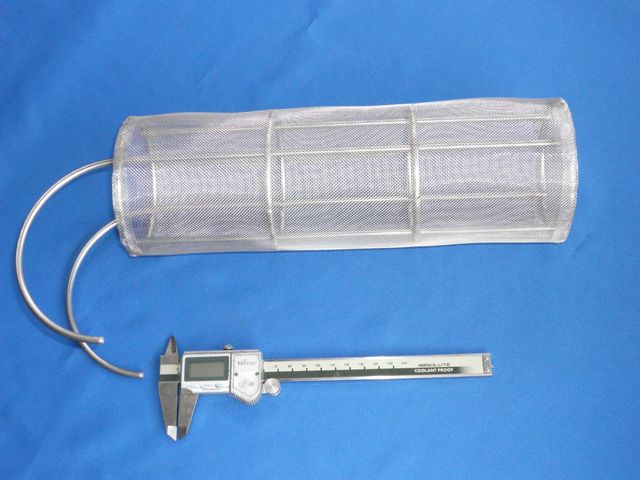

メッシュフィルター(SUS304 40メッシュ)

  • 線材加工含め、すべてオーダー製作
  • 底部:金網直張り
  • シーム溶接・スポット溶接組付け
  • 製作数:10個

オイルストレーナー

  • 線材加工含めオーダー製作
  • スポット溶接での貼り付け
  • 製作数:2000個

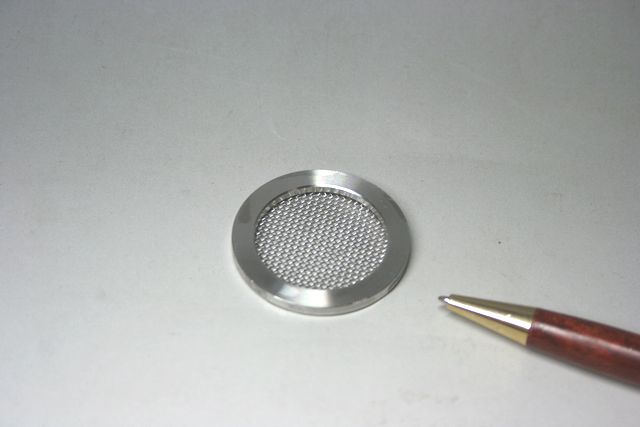

オイルストレーナー(SUS304 100メッシュ)

  • 金具:オーダー製作(切削加工)
  • スポット溶接組付け
  • 製作数:20個

【お問い合わせ方法】
メッシュフィルターのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ・パンチングサイズなどがわかる図面 を送付いただければお見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい(メッシュ サイズは破壊しないと確認ができません)。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。

◆サンプル製品がある場合は、送付下さい
 ・納品時にご返却します。
 ・発注に至らなかった場合は、着払いで返送となります。

◆図面がある場合は送付下さい。

◆ラフスケッチでも可能ですので、材質、各寸法をご記入の上、
 送信ください。

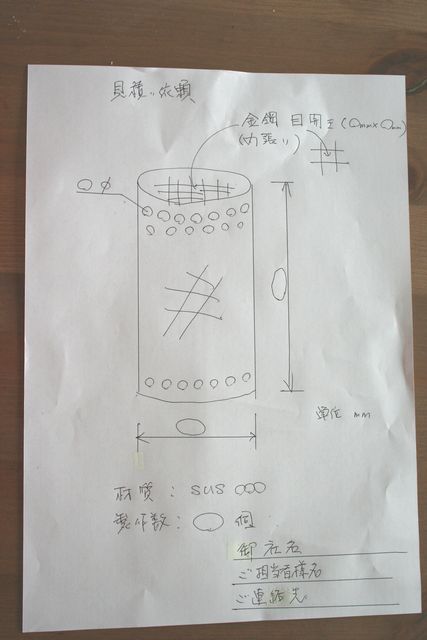

ストレーナー図面

※常用項目以外は、大まかな図で結構です。
 材質・全長・径・メッシュサイズを記入してご連絡ください。
 分からないことが、ありましたらお気軽にご相談ください。




用途に合わせた材料選択

メッシュストレーナーは、主にステンレスで製作されます。ステンレス鋼は錆を防ぐためクロムやニッケルなどを加えた合金で、ステンレスにはSUS304とSUS316の2種類が多く使われています。また、特殊な使用環境で使用されるメッシュストレーナーにおいてはニッケル、インコネル、ハステロイ、モネル、チタンでのご相談も承っておりますので、お気軽にお問い合わせください。※材質によって、メッシュが規格外になることがあります。


ステンレスについて

一般的に普及しているステンレスのほとんどがSUS 304です。SUS304は耐食性、機械加工性、溶接性、耐熱性の優れた材料になります。しかし、耐食性の良いステンレスと言っても、海水などの媒介性の高い液体の中では、腐食されます。そこで、SUS304にモリブデンを加え耐食性を向上させたのがSUS316となります。

金網(メッシュ)について

金網は、1.5メッシュ〜635メッシュまであり数値が上がれば上がるほど細かくなり濾過度もあがります。しかし、細かければ良いと言うわけでもなく、数値が上がればその分線径が細くなり、強度が下がるため破れやすくなります。用途に合わせた金網をお選び下さい。

金網選定に必要な3要素

お問い合わせ頂くに際して、形状やフランジなどの付属品に加え金網を決める際に必要な3つの要素があります。
お問い合わせの際には以下の3点も加えてお送りください。

材質 + 線径 + メッシュ or 目開き

メッシュ:金属の中心から中心の1インチ25.4mm間の一辺の網目の数
目開き:2つの近接する縦線又は横線の内径

mesh
