スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「ステンレスパイプカット」

HOME >>
スポット溶接・精密溶接加工の事例紹介 >>
ステンレスパイプカット

NO【004533】

ステンレスパイプのカットについて

ステンレスパイプの構造体を製作する際に溶接前加工として
ステンレスのパイプカットを３次元レーザーにて対応しいます。直径φ20～406.4㎜まで対応。
弊社ではパイプのカットのみの御注文にも対応しております。　まずはお問合せ下さい。

ステンレスのレーザーカットはクリーンカットにて実施しているため、
断面が酸化せず後処理が少なく、非常にキレイな仕上がりとなります。
丸パイプだけではなく、角パイプ、楕円形状のカットにも対応可能です。
ただし、面直でのカットとなります。

レーザーカットを用いるため、切断だけではなく、穴加工やデザインカットも可能です。

クリーンカットについて

レーザーカット時にアシストガスという窒素等の不活性ガスを使用することで
切断面に空気が触れないようにし酸化を抑える加工方法です。

面直について

パイプのレーザーカットを行う際にはレーザーがパイプの芯に向かうため
パイプの中心に対して垂直にカットされる特徴があります。

板巻パイプ

板巻きのパイプ製作も可能です。
薄板のパイプ製作に適しています。
径の細いパイプは、簡易金型を使用して製作を行います。
※板厚・径によっては、溶接できないサイズもあります。

チタン溶接パイプ

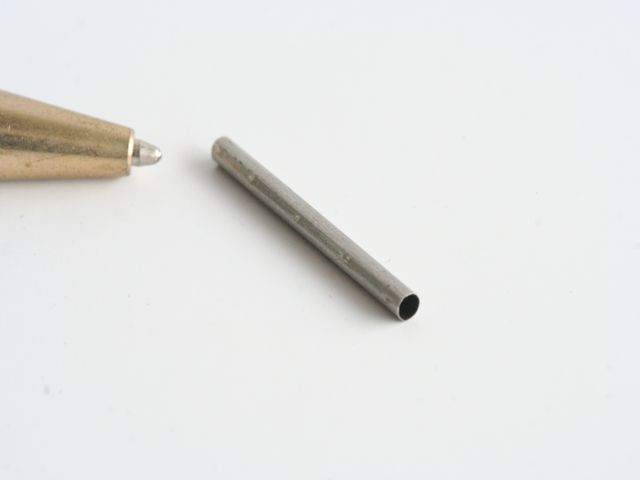

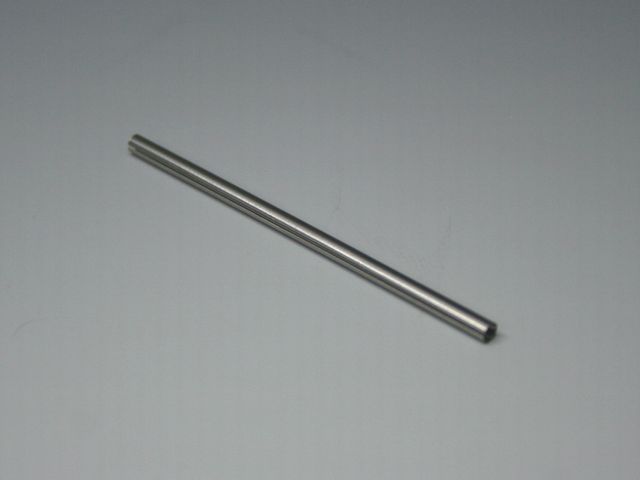

SUS430溶接パイプ

インコネル溶接パイプ

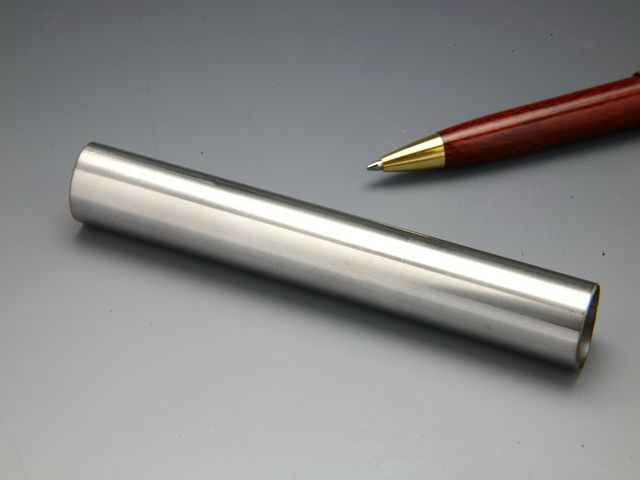

SUS304溶接パイプ

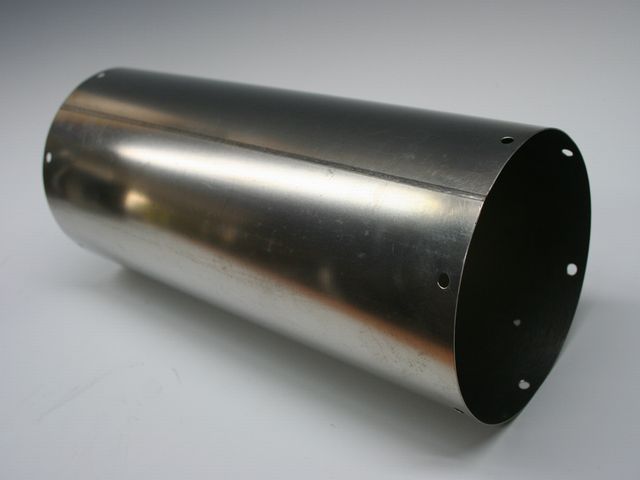

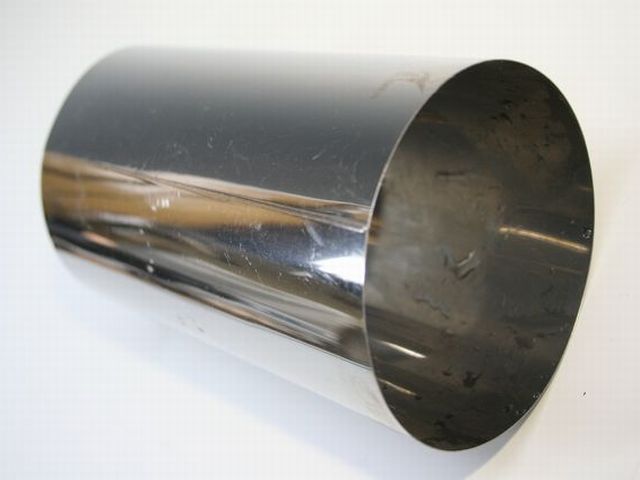

溶接していないSUS304　ｔ1.0板巻パイプ

スポット溶接を行ったモリブデンｔ0.05パイプ

溶接していないSUS304　ｔ1.0板巻パイプ

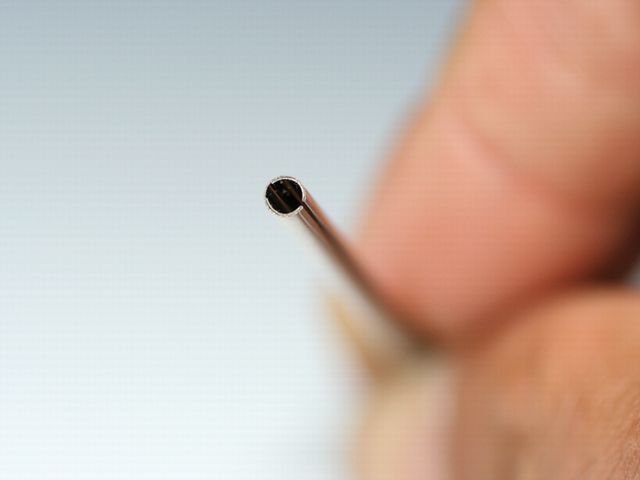

SUS304　ｔ0.1パイプ開口部からの
折り返しによる二重構造

その他パイプの加工・接合

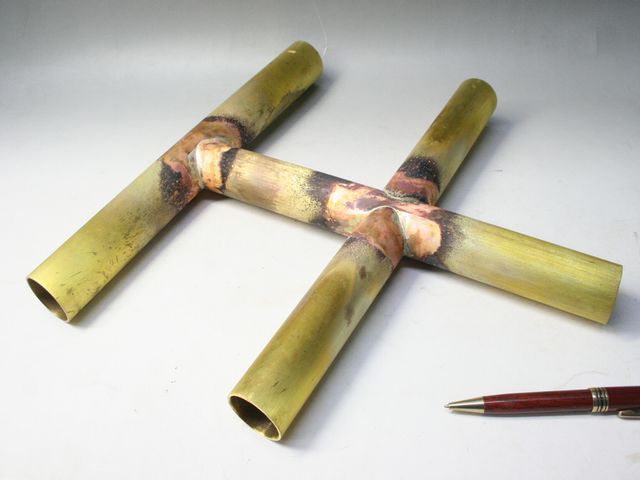

ロウ付けによる、真鍮パイプの付け合わせ

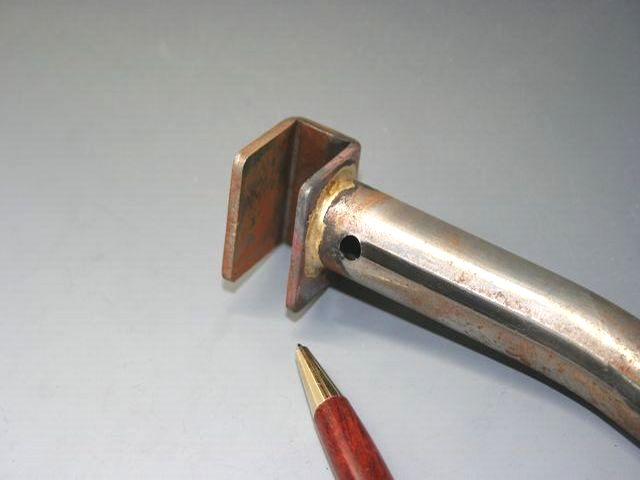

ロウ付けによる鉄パイプと金具の付け合わせ

ヘラ絞りで成形を行い、パイプと
ニップルを溶接した事例

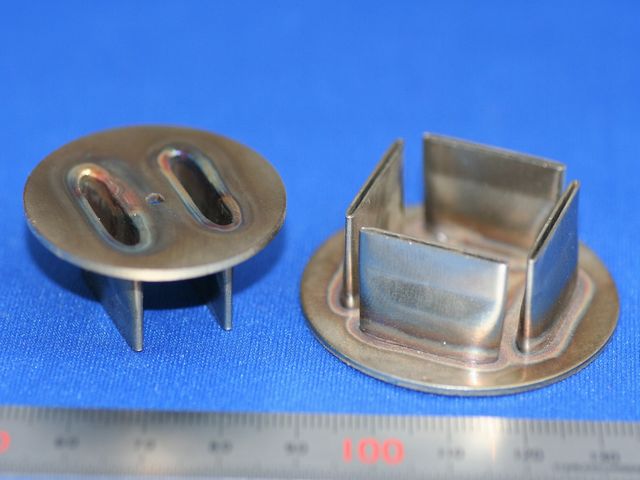

パイプを小判形に成形を行いプレートと
全周溶接を行った事例

SUS304パイプと無垢材の気密溶接

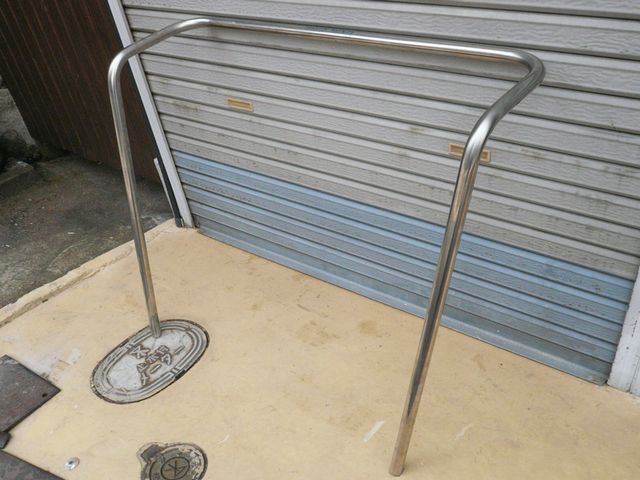

SUS304パイプの曲げ加工

溶接パイプ取り扱い材質

材料分類	材質
ステンレス	ＳＵＳ304、ＳＵＳ301、ＳＵＳ310、ＳＵＳ316、ＳＵＳ430
チタン	TP270（チタン１種）、TP340（チタン２種）、TP480（チタン３種）
ニッケル、ニッケル合金	78パーマロイ、インバー、ハステロイ、インコネル
銅・銅合金	Ｃ1020、Ｃ1100、リン青銅、真鍮
その他	モリブデン

弊社へのご質問の多い材質、またはご依頼いただく製品の主流材質の性質を記載していますので参考にしてください。　　　　　　
（その他、材質においては、お問合せください）

ステンレスパイプの板厚・径・長さ一覧表

こちらはステンレス（SUS304）として規格化を行った、板巻き＋溶接パイプになります。表の長さ寸法は最大長さとなります。
「＊」印のものは、切削加工パイプ・引き抜きパイプの在庫品となり、在庫は成り行きとなりますので、お問い合わせください。

	t0.05	t0.10	t0.20	t0.30	t0.40	t0.50	t0.60	t0.80	t1.00	t1.20	t1.50	t2.00
Φ20	＊	＊	＊	＊	＊	＊	-	-	-	-	-	-
Φ25	＊	＊	＊	＊	＊	＊	-	-	-	-	-	-
Φ30	300	300	300	300	＊	＊	-	-	-	-	-	-
Φ35	300	300	300	300	＊	＊	-	-	-	-	-	-
Φ40	300	300	300	300	300	300	-	-	-	-	-	-
Φ45	300	500	500	500	400	300	-	-	-	-	-	-
Φ50	300	500	500	500	500	300	300	200	100	-	-	-
Φ55	300	500	500	500	500	300	300	200	300	-	-	-
Φ60	300	500	740	740	500	500	300	300	300	-	-	-
Φ65	300	500	740	740	500	500	400	300	300	-	-	-
Φ70	300	500	740	740	500	500	500	300	300	120	-	-
Φ75	300	500	740	740	500	500	500	500	300	160	-	-
Φ80	300	600	800	740	700	600	500	500	500	400	-	-
Φ85	300	600	1000	1000	700	600	500	500	500	400	-	-
Φ90	300	600	1250	1250	1250	1250	500	500	500	400	100	-
Φ95	300	600	1250	1250	1250	1250	500	500	500	400	100	-
Φ100	300	600	1250	1250	1250	1250	600	600	600	400	300	-
Φ105	300	600	1250	1250	1250	1250	600	600	600	400	300	-
Φ110	300	600	1250	1250	1250	1250	600	600	600	400	300	200
Φ115	300	600	1250	1250	1250	1250	600	600	600	400	300	200
Φ120	300	600	1250	1250	1250	1250	700	700	600	500	500	200
Φ125	300	600	1250	1250	1250	1250	700	700	600	500	500	200
Φ130	300	600	1250	1250	1250	1250	1000	1000	1000	500	500	200
Φ140	300	600	1250	1250	1250	1250	1000	1000	1000	800	800	500
Φ150	300	600	1250	1250	1250	1250	1000	1000	1000	1000	1000	500

発送サイズ対応表

ヤマト運輸　荷物サイズ対応参考表
サイズ	合計寸法	重さ
60サイズ	60cm以内	2kgまで
80サイズ	80cm以内	5kgまで
100サイズ	100cm以内	10kgまで
120サイズ	120cm以内	15kgまで
140サイズ	140cm以内	20kgまで
160サイズ	160cm以内	25kgまで
180サイズ	180cm以内	30kgまで
200サイズ	200cm以内	30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
