「スポット溶接 板厚について」

スポット溶接における板厚について


スポット溶接で対応出来る板厚は、材料の厚み・材質・設備の出力の要素で変わってきます。
スポット溶接において材料の厚さが大きくなるにしたがって、大きな出力が必要となります。
理由は、スポット溶接の原理が電極と材料に流した電流により抵抗発熱を発生させ溶接させるからです。
板厚が大きい場合には電流密度の低下によりナゲット形成が小さくなる、または困難になります。
また、材質によって電気抵抗の大小、融点の大小があるため材質によっても変わってきます。

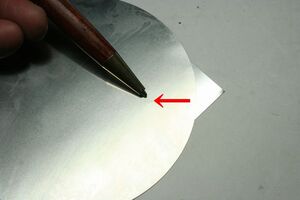

板厚が大きい場合には出力の大きさが必要になってきますが、板厚が小さい場合には違った問題が出てきます。
それは歪みや強度の問題です。一般的なスポット溶接では電極で材料を挟み込み電気を流すため、材料に荷重が掛かります。その際に歪みが発生するため、板厚が小さい場合には繊細な出力調整が出来る設備が必要になってきます。また、強度については板厚が小さいため溶け込みも少なくなるため出にくくなります。

板厚が厚い場合や歪みをさえたい時スポット溶接で対応が難しくてもプロジェクション溶接であれば対応出来る場合があります。プロジェクション溶接とは部材にプロジェクション(突起)を形成しその部分を抵抗溶接する事により、抵抗発熱効率を上げる溶接方法です。

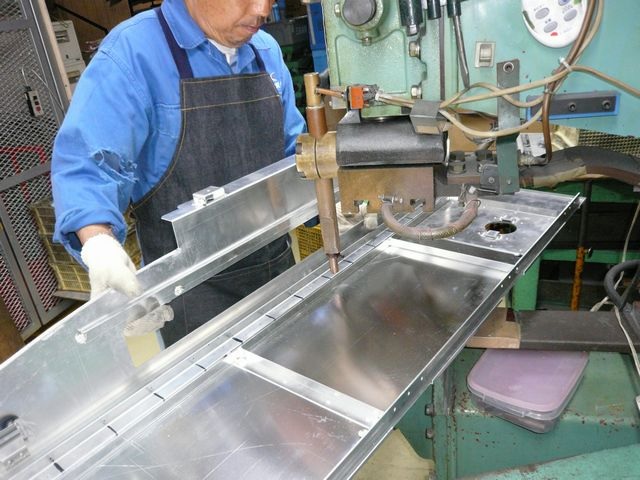

スポット溶接加工

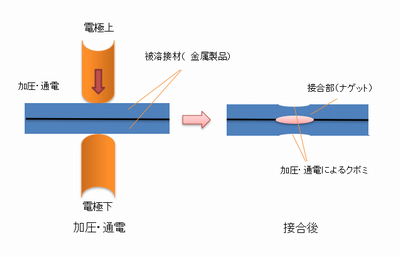

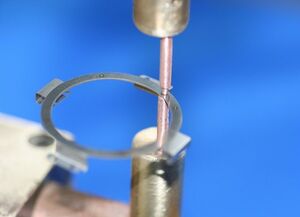

抵抗スポット溶接とは、溶接したい2片の金属母材を上下から電極で挟み込み接触部を電極で加圧を行い、加圧した電極より金属母材へ大電流を流すことにより、電気抵抗によるジュール熱を発生させ、被溶接材を局部的に、発熱・溶融させ接合される溶接工法です。
抵抗溶接の一種として、もっともポピュラーな工法で、自動車や家電等あらゆる分野で用いられています。

※加工・製作事例は、こちらから

抵抗スポット溶接機の構造(エアー式)
エアー式抵抗スポット溶接機
足踏み式抵抗スポット溶接機

プロジェクション溶接とは


プロジェクション溶接とは、被溶接材(製品部品)の板厚が厚い場合に、部品のどちらか一方に、プレス加工などでプロジェクション(突起部)を設けてプロジェクション(突起)部を加圧し、大電流を突起部に集中して流すことによって生じる発熱で、プロジェクション(突起部)を溶かし、部品同士の溶着を行う抵抗溶接の一種です。平板とナットやボルトの溶接などに使われている他、薄板同士の溶接歪を抑えるための工法として行ったり、量産時の薄板同士のスポット溶接多点数を抵抗溶接機一工程に収める極めて効率の良い工法としても行われています。
