「線香立ての接合の合理化(プロジェクション薄板溶接)」

線香立ての接合の合理化(プロジェクション薄板溶接)
材質 ステンレス(SUS304)
ご依頼数量 150個

【生産方法についての説明】

プロジェクション溶接

線香立て SUS304 t1.0の薄板のプロジェクション溶接組立です。


座金部分に小判形の小さな突起(プロジェクション)3箇所を出して
その上にパイプを接合しています。
従来は、パイプに凸部分をかじり出し、座金に孔を3箇所開けて
パイプを座金に差込、裏からカシメておられましたが、

弊社を尋ねてこられ、プロジェクション溶接での接合を
ご提案しました。

<提案加工の結果>
?@作業工程の減少→コスト1/2
?A美観向上、カシメで生じた緩み無し
?B強度問題なし→出来ればt1.2程度あった方がいいでしょう。。。
?C納期 1/2

溶接加工のご相談はこちらから

記事に関連する製作事例

ディスプレイ金具の接合の合理化画像
ディスプレイ金具の接合の合理化

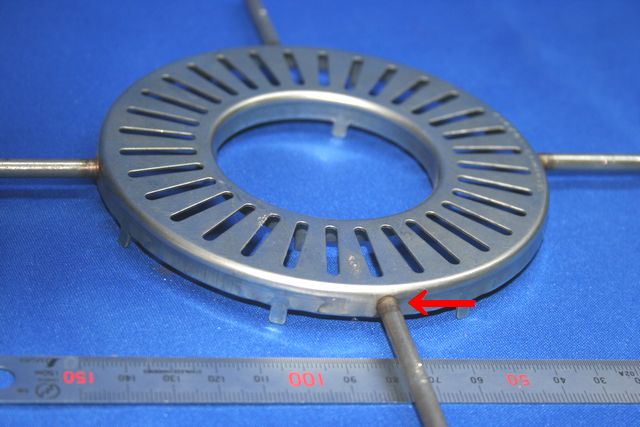

調理器部品の接合の合理化提案(薄板・線材のバット溶接)画像
