「ニッケル水素組電池の製作」

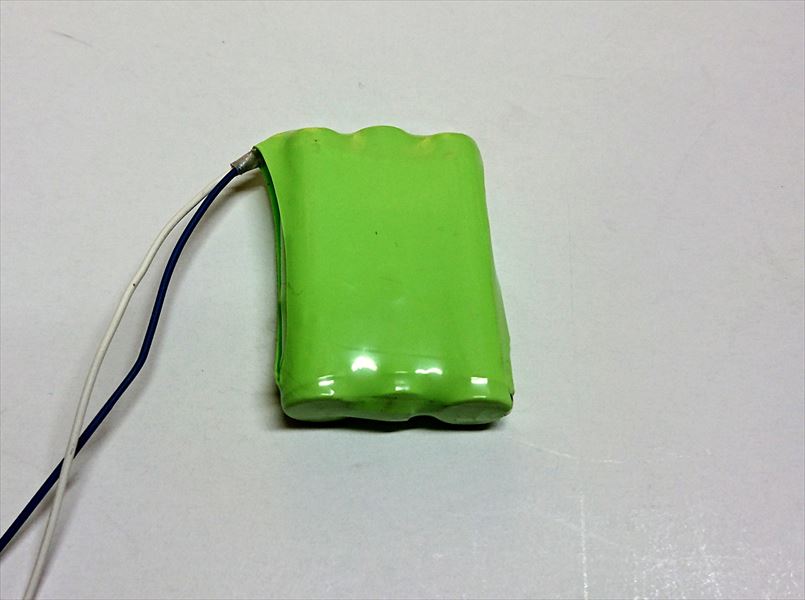

ニッケル水素組電池の製作画像
材質 単4形ニッケル水素電池 3本、ニッケルタブ、リード線 AWG24、熱収縮チューブ
ご依頼数量 10個

ニッケル水素組電池の組立


今回製作した組電池は単4型のニッケル水素組電池で、
電池のタブ溶接・タブへのリード線接合、熱収縮チューブ施工を行っております。
※必要に応じて温度ヒューズ施工も可能です。

今回のように3本直列に横に並べる組み方以外にも円筒形・角型など様々な組み方が可能です。
また、熱収縮チューブの有無やリード線やハーネスの取付けなど自由度の高い組み合わせに対応します。

※その他電池タブ溶接の事例は、こちらから
※その他組電池の製作事例は、こちらから

まずは、御問合せフォームよりお問合せください。


    お問合わせラフスケッチ例

組電池の製作1個から

「こだま」では、組電池製作の製作治工具の標準化と、簡易治具製作ノウハウで、
特注組電池を1個からご提供が可能です。

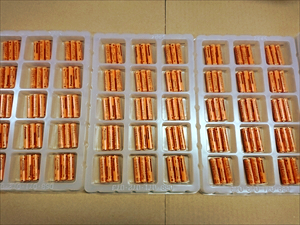

電池に合わせたケースで梱包するので安心


タブ付け後の電池はそれぞれのサイズに合わせたケースで梱包を行うので
安全な発送が可能です。

TEC3351 (3).jpg TEC3351 (2).jpg TEC3351 (1).jpg


電池タブへのリード線スポット溶接加工


電池タブにリード線をスポット溶接を行ってから、電池にタブのスポット溶接を行います。
タブへの接合をスポット溶接で行う事により、半田より接合強度・生産性の向上、省スペース化など
合理化を図る事が可能です。



ニッケル水素組電池のことなら、お気軽にご相談ください!

「こだま」がご提供できること


1)電池ご支給での、タブ溶接
2)電池調達による、タブ溶接
3)各種タブ製作
4)リード線の溶接
5)組電池の製作
5)組電池用冶具電極の設計・製作
6)試験、溶接条件販売、スポット溶接機の選択・販売支援
7)全国対応

タブ・端子の金型レス製作


タブ・端子は、組電池・電池タブ付けの形式によって様々ですが、形状・板厚または、メッキ処理まで、
対応いたします。材料はニッケル板が主流になっていますが、実際は溶接性が低く、
こだまでは、鉄(SPCC)のニッケルメッキ処理、りん青銅、洋白などをご推奨しております。
これも、社内製作ゆえのフレキシブルなご対応となります。

りん青銅接点端子
(りん青銅・すずメッキ)


組電池用タブ
(鉄・ニッケルメッキ)

各種接点・端子の金型レス製作


一般的に、組電池(バッテリーパック)からのリード線の接合、そして、そのリード線の先端に,
接点・端子が接合される場合があります。市販の接点・端子を使用せず、
独自の形状が必要になった場合、量産という観点からは、金型を製作し対応していますが、
少量製作の場合,金型の初期費用がかけられない場合があります。
「こだま」では、板金部品の独自簡易製作技術を活かし、1個からの製作対応も行っています。

IMG_3374.JPG 3.21 021.jpg




発送サイズ対応表






ヤマト運輸 荷物サイズ対応参考表
サイズ 合計寸法 重さ
60サイズ 60cm以内 2kgまで
80サイズ 80cm以内 5kgまで
100サイズ 100cm以内 10kgまで
120サイズ 120cm以内 15kgまで
140サイズ 140cm以内 20kgまで
160サイズ 160cm以内 25kgまで
180サイズ 180cm以内 30kgまで
200サイズ 200cm以内 30kgまで

上記表のサイズまでであれば、比較的安価で納品時の発送が可能です。
また、上記表のサイズよりも大きい場合でも対応可能ですので、御問合せください。
