各種ストレーナー
ストレーナー （排水口のごみ取り）
ステンレス製のストレーナーで、６５Φ×６０Ｈほどの
小さな製品ですが、計２４箇所もスポット溶接しています。
メッシュ部分のスポットがポイントで、網目をあまり、
潰さず、スパッタを出さない様に製作する事でゴミの付着を
少しでも抑えています。
上部のプレス加工、下部のへら絞り加工、スポット溶接、
組み立て、梱包まで、「こだま」で一括対応で製作しています。
ロット 月産６００個
燃料制御弁フィルタＡＳＳＹ（ストレーナー）
ステンレス製フィルタ（ストレーナー）です。
切削品とスクリーン（メッシュ）の溶接接合していますが、
スクリーン（メッシュ）の胴体部分重ね合わせは
シーム溶接を行い、切削品とスクリーン（メッシュ）の
接合はスポット溶接で全周溶接しています。
｛こだま」では微細な溶接合も得意です。
試作 製作数5個

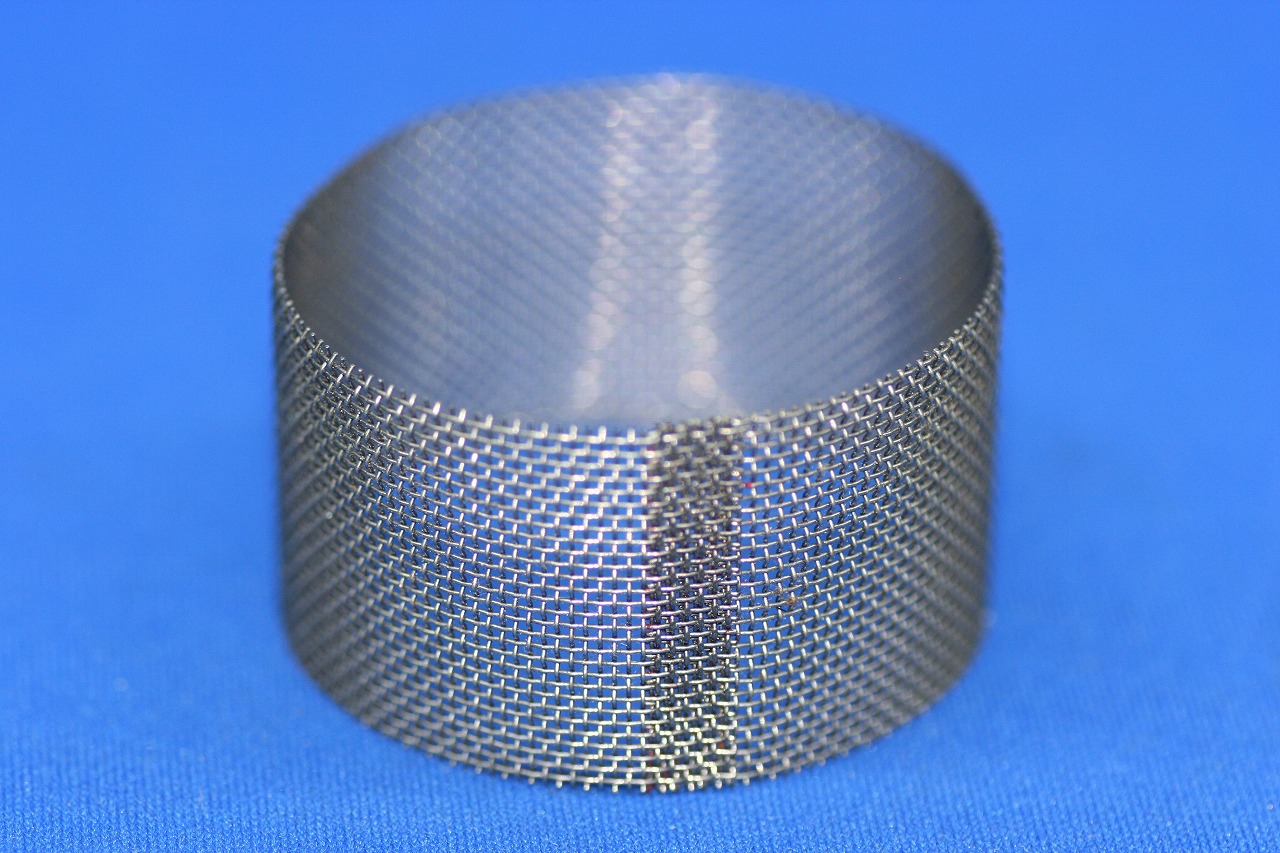

ラス網ストレーナー（フィルター）
【ラス網ストレーナー（フィルター）】
材質ＳＵＳ304（ステンレス）
外形φ１１０×幅3.8ｍｍ 厚み0.5ｍｍの
重ね代8ｍｍをシーム溶接しています。
製作数 5000個
材質ＳＵＳ304（ステンレス）
外形φ43×幅25ｍｍ 厚み0.6ｍｍの
【ラス網ストレーナー（フィルター）】
重ね代5ｍｍをシーム溶接しています。
製作数３０００個
工業用清掃機ストレーナー（フィルター）
【工業用清掃機ストレーナー（フィルター）】
清掃装置パイプ中間に取り付ける
ストレーナーです。
ストレーナー（フィルター）外部、切削加工でローレット加工を行なった本体（鉄）に
内側から ＳＵＳ304メッシュをスポット溶接で、貼り付けています。
スポット溶接の技術で、ストレーナー（フィルター）外側ローレット部をほとんど損傷無く
メッシュを溶着しています。
製作数 １００個
航空機部品レアメタルフィルター
【航空機部品レアメタルフィルター】
※都合によりレアメタルの材質は記入できません。
レアメタルメッシュをフィルターに成形する為、
メッシュ繋ぎ目にシーム溶接をする準備を
しているところです。
レアメタルの場合、溶着状態を確認してからの
フィルター製作となりますが、
当然の事ながら、
メッシュをシーム溶接で溶かしすぎて切れないように
するのがポイントとなります。
この後、お見せ出来ないのが残念ですが
さらに切削部品などを組み付けて
ある部品へと姿を変えていきます。
本来ココからが、特殊溶接となります。
製作数 １５０個
火力発電用装置ストレーナー（フィルター）
【火力発電装置用ストレーナー（フィルター）】

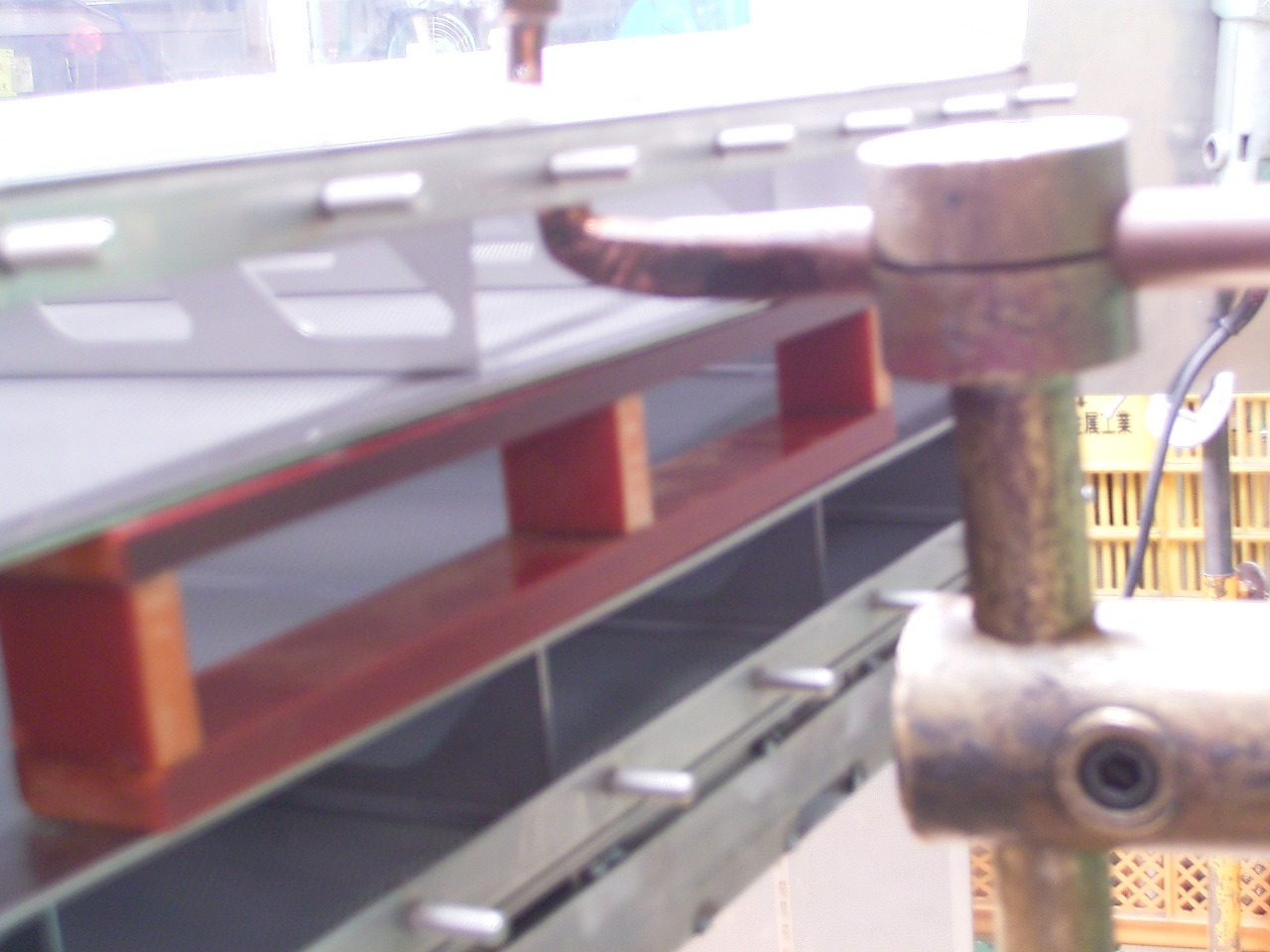

※画像はスポット溶接出組み付けを行っているところです。
サイズ 850ｍｍ×950ｍｍ×180ｍｍ
材質はＳＵＳ304 ２Ｂ で、 パンチングメタルと
タレパンブレーキで成形したフレームとで組み付ける
構造となっていますが、スポット溶接箇所はなんと、1115点。
火力発電用のストレーナー（フィルター）という事で、
企画で決まったスポット溶接の点数は １点でも
溶接忘れがあれば不良となります。
（検査官が全数チェックします）
製作数 ５０台
ステンレス２００メッシュのフィルター
【ステンレス２００メッシュのフィルター】
テーパーロール機でＳＵＳ304メッシュのロール加工を行いテーパー形の
電極を内側から挿入してシーム溶接を 行なっています。
製作数 500本
バルブ・メッシュフィルター （SUSストレーナー）
本体ステンレス（ＳＵＳ316）製の切削加工品（旋盤加工）に
５０メッシュをスポット溶接接合し、製作したフィルターです。
本体と、メッシュのヒート（融点）バランスの差が大きいので
メッシュを必要以上に溶かさない事がキワードとなります。
製作数 各２０個
工業用ストレーナー
ステンレス製工業用ストレーナーですが、
量産（数千個／ロット）を受け持っていた
業社様廃業との事で、急遽製作依頼を受けた
ストレーナーです。
量産では作業効率を上げる為、高額ですが
特殊な金型を製作して、口金、フィルター（メッシュ）、底枠を
カシメて組み立てる手法で製作しますが・・・
金型を入手出来ない事情から
口金、底枠、を簡易の絞り型を用いて製作し、
スポット溶接でフィルター（メッシュ）と組み立てます。
スポット溶接は柔軟に対応する事ができるので
フィルターの継ぎ目部分は シーム溶接、
簡易な電極を製作して直線溶接を行います。
あとはスポット溶接で組上げるだけ・・・
簡単です。。。。
各種ストレーナー製作 １個から！！
こだま製作所では ビル住宅設備用ストレーナー(フィルター）、
給水ストレーナー、流し台用ストレーナー、工業用ストレーナーなど
ストレーナー（フィルター）内部にあたる パンチング及びメッシュ部分のフィルター製作を
数多く手掛けてまいりました。
量産加工は勿論ですが ★１個からオーダー製作★が可能というのも
「こだま」の特徴です。
【家庭用流し台ストレーナー（フィルター）】
ＳＵＳ304製
ストレーナー（フィルター）胴体部はパンチングメタル仕様で、
流し台ストレーナー（フィルター）としてはポピュラーなモノです。
製作数 30000個
■■あっ！！と いう間に出来てしまう■■
マンション流し台のストレーナー（生ゴミ取り）の
製作現場をご覧下さい！！
