スポット溶接・精密溶接専門のこだま製作所の「事例紹介」です。

「遠赤外線セラミックボールケース製作」

遠赤外線セラミックボールケース製作画像
材質 ステンレス(SUS430) t1.0
ご依頼数量 100個

【生産方法についての説明】

外形・穴加工:タレットパンチプレス加工
曲げ加工:サーボブレーキプレス加工
溶接:無酸化スポット溶接、アークスポット溶接

遠赤外線のセラミックボールを入れるステンレス製のケースを製作しました。
外形と穴加工をタレットパンチ、曲げ加工をサーボブレーキプレスで加工しました。
その後、フチ部分を無酸化スポット溶接で溶接し、底蓋と本体をアークスポット溶接で溶接しています。

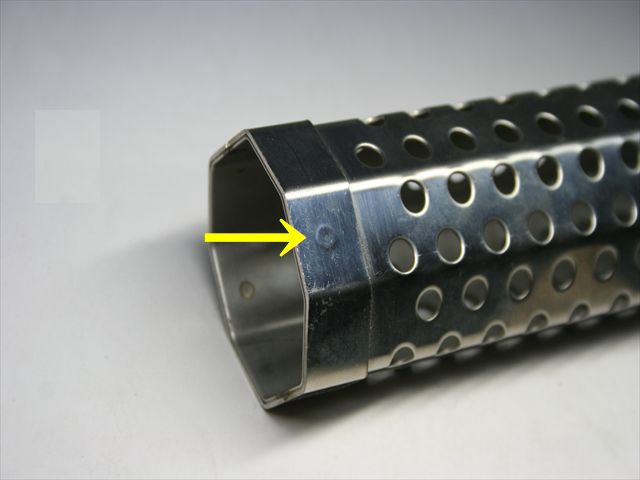

   無酸化スポット箇所               アークスポット箇所
IMG_7856_R.JPG      IMG_7844_R.JPG
