「無酸化スポット溶接」

無酸化スポット溶接画像
材質 ステンレス(SUS443CT) t1.0
ご依頼数量 少量より対応

無酸化スポット溶接

無酸化スポット溶接とは溶接時のナゲット(溶接痕)に空気が触れないようにし、酸化を抑える溶接法です。酸化を抑えることにより、電解研磨・バフや酸洗いなどの後工程を省きたい(大幅なコストダウン)場合や、出来ない製品の場合に有効です。※特にステンレスヘアーライン材に有効です。

無酸化スポット溶接例

  通常のスポット溶接(酸化有り)

画像は、ステンレス(SUS443CT)t1.0の無酸化スポット溶接のテスト事例です。
※SUS443CTは,SUS304と同等品でニッケルフリーのニッケル相場に価格が左右されない材料です。(参考事例)

一般的に行われているスポット溶接(ナゲット部分)

その他、無酸化スポット溶接

※用途的に、ステンレス材が主流になりますが、t2.0以下の材料に有効です。

ステンレス・ヘアーライン材
無酸化スポット溶接 表面

ステンレス2B材
無酸化スポット溶接 表面



ステンレス・ヘアーライン材
無酸化スポット溶接 裏面

ステンレス2B材
無酸化スポット溶接 裏面

パンチング材の無酸化スポット溶接ですが、画像右側に見られるように、裏面はパンチング材に限らず、スポット溶接の圧痕(ナゲット)はきつくなります。また、パンチグ材の穴付近は、溶接時に流す電流の逃げ方が不安定になりやすく、場合によっては焼けがでてしまうことがあります。

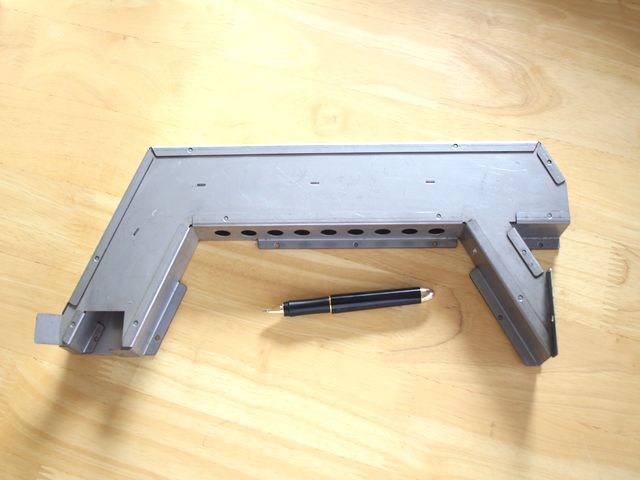

筐体の無酸化スポット溶接

無酸化スポット溶接には、電極による加圧が重要要素となり、筐体では難度が上がりますが、
独自電極(自社製)によって適切な加圧を加えることで、無酸化スポット溶接が可能です。
※治具電極製作技術の詳細は、こちらから

無酸化スポット溶接87Zxr8w4 (5).jpg
ステンレス・ヘアーライン材
無酸化スポット溶接 表面



無酸化スポット溶接87Zxr8w4 (1).jpg
ステンレス・ヘアーライン材
無酸化スポット溶接 裏面

ステンレス・2B材
無酸化スポット溶接組立



ステンレス・2B材
無酸化スポット溶接組立

※拡大しなければ、どこで溶接してるのか分かりにくい

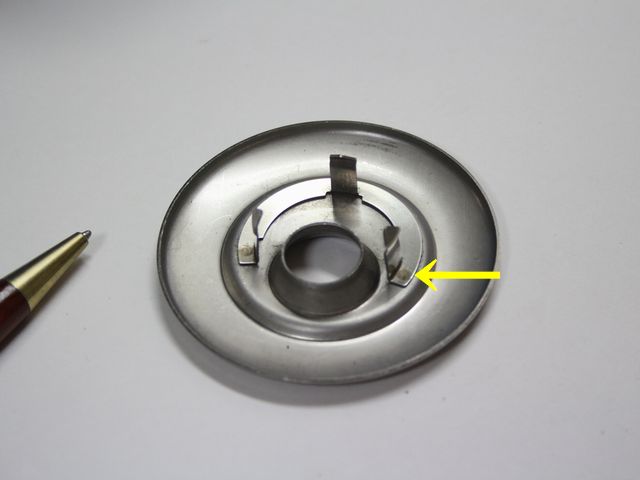

ステンレス・2B材
無酸化スポット溶接



ステンレス・2B材
無酸化スポット溶接

ステンレス・鏡面材
無酸化スポット溶接 表面



無酸化アークスポット溶接 表面
(参考事例)

「こだま」がご提供できること

1)秘密保持契約
2)スポット溶接を始めとする、各種溶接・接合の受託加工
3)冶具電極の設計・製作
4)部品接合の構想段階からのご相談(接合の方向付け)
5)部品の製作からの一貫対応(試作・量産)
 (部品によって、製作対応不可な場合もあります)
6)試験、溶接条件販売、スポット溶接機の選択・販売支援
7)全国対応
8)秘密保持契約(有償)

※弊社では外部の方の立ち入りをお断りし、受注案件における守秘義務を遂行しております。
