| 材質 | SUS304 3/4H t0.8と、ｔ1.2 |
|---|---|
| ご依頼数量 | 500個ロット/２０回 |

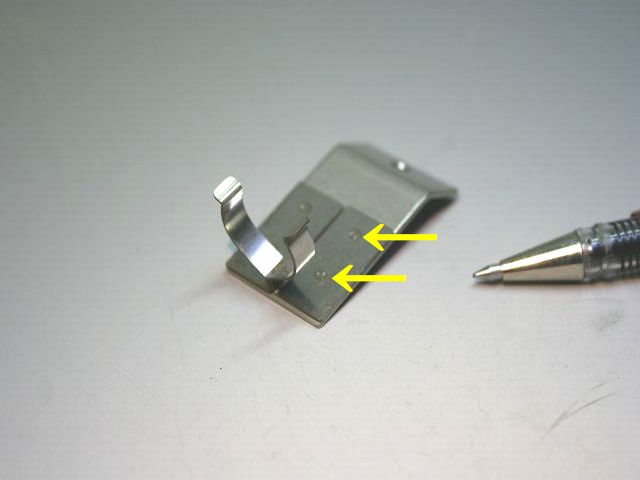

事例は、ハンガーパイプの脱着を目的にした金具になりますが、「脱着」を行う箇所に板バネを使用しています。そして板バネを家具に取り付けるための金具（L金具）を、スポット溶接で接合を行っています。画像に見るように板バネ形状は、スポット溶接に必要な電極の入るスペースが狭く奥まっている部分へのスポット溶接が必要ですが、簡易電極の製作を行い接合を行っています。板バネ材は、熱を加えることで鈍ってしまいますので、最低限の溶接強度の確保を行う抵抗溶接（スポット溶接・プロジェクション溶接）が有効です。板バネ材にもさまざまな種類がありますが、「こだま」では最適な溶接方法のご提案を行います。
板バネとブロックのプロジェクション溶接
コイル形板バネとレバーの溶接
板バネと接点の溶接

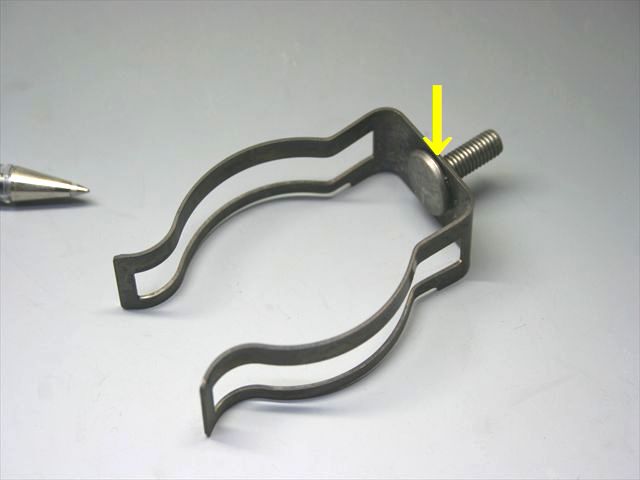

板バネとボルトのスポット溶接
スポット溶接による板バネの組立
スポット溶接による、板バネの組立
その他、板バネの製作事例は、こちらから
※溶接強度は最大限の確保を行いますが、必要強度については確認が必要です。
「こだま」では、板金部門により、独自金型の標準化（金型レス）による、金型の初期費用を必要としない製作方法を確立し、板バネにおける追加工や特定のR形状には、簡易金型の製作を行い対応しています。
※板バネの、金型レス・簡易金型・本作金型での製作事例は、こちらから
１）各種溶接加工
２）溶接試作・立上げ支援・試験品の分析
３）様々な材料、豊富な在庫と材料入手
SUS系、ニッケル系、リボン鋼、銅系、チタン系、インコネル系
４）精密板金部品の構想段階からのご相談
材質・形状・機能性など、構想段階から対応いたします。
５）金型レス製作で、精密板金部品製作1個から
標準化された独自の金型で、初期費用ゼロで小部品製作が可能
６）簡易金型技術における約100個のリピート品、約2000個の限定製作対応
７）ｔ0.005～の箔・微細加工技術
８）各種表面処理・熱処理加工
９）秘密保持契約（有償）
※弊社では外部の方の立ち入りをお断りし、受注案件における守秘義務を遂行しております。
